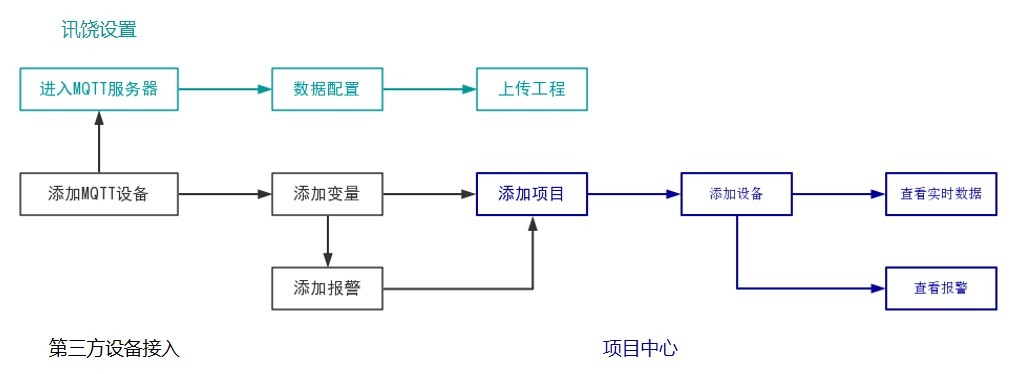

1. 操作流程

2. 云平台添加MQTT设备

2.1. 添加BOX

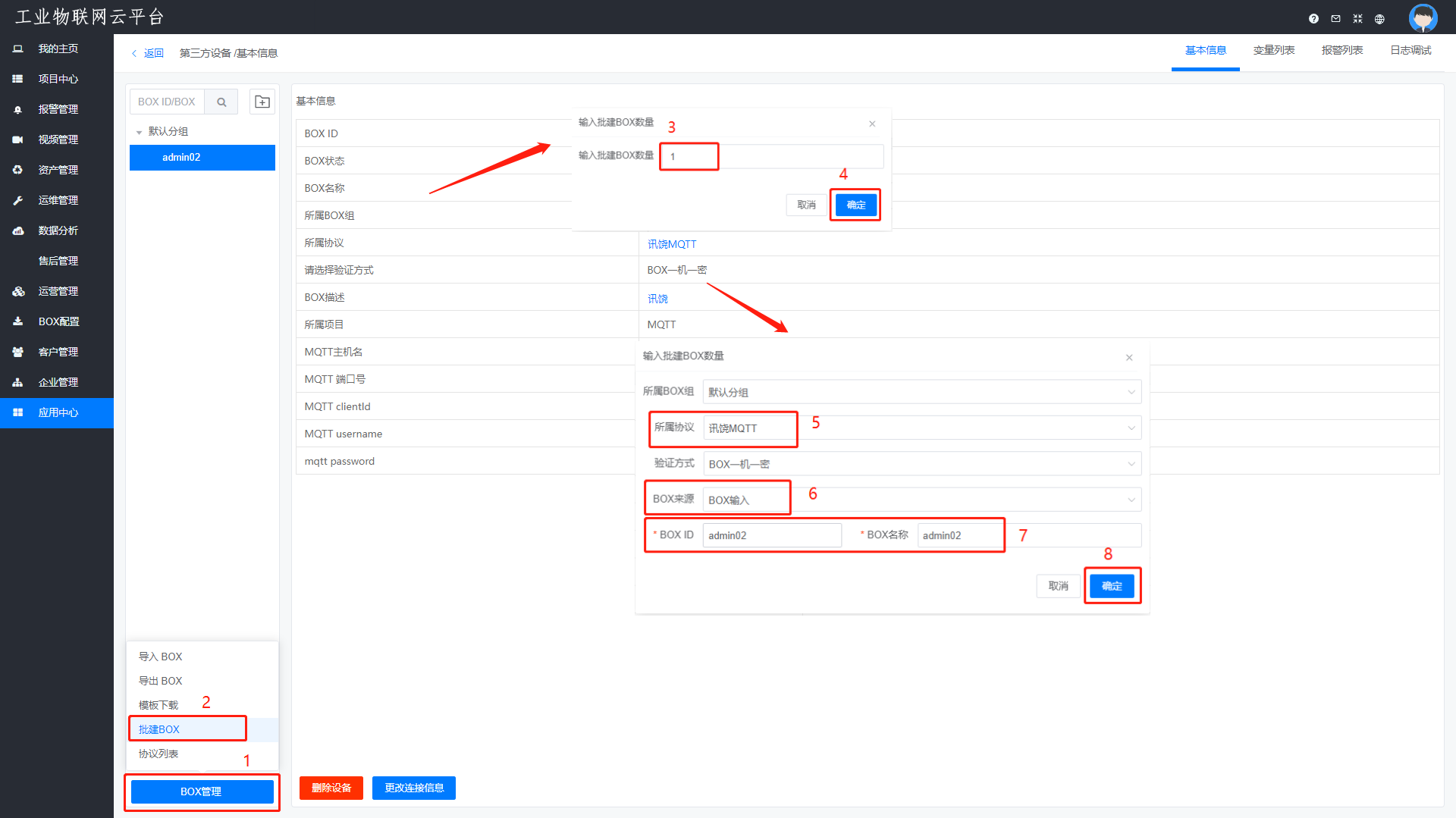

点击【应用中心】—＞第三方设备—＞BOX管理—＞批建设备—＞输入批建设备数量（这里1台为例）

所属协议：讯饶MQTT

设备来源：BOX输入

BOX ID：设备ID,可以使用MQTT设备名称

BOX名称：BOX的名称，可用项目名称自定义

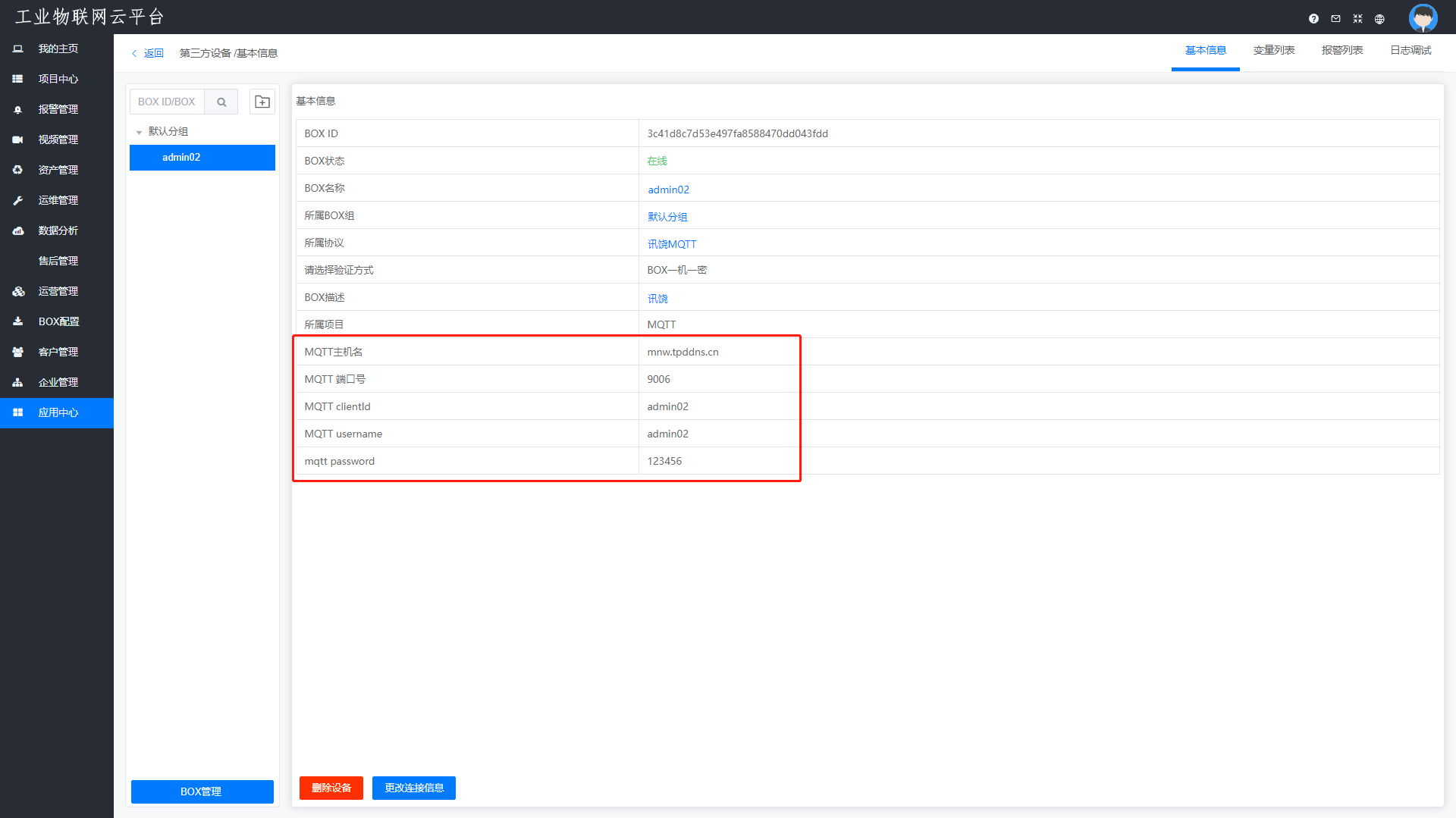

添加完后设备列表里新增了刚才添加的设备，点击设备名称，可以查看设备的详细信息。

其中 mqtt 主机名，mqtt端口号，mqtt clientId，mqtt username，mqtt password 要填入MQTT配置中；

若MQTT 通讯正常，BOX状态变为“在线”；

若MQTT 通讯异常，BOX状态变为“离线”；

2.2. 修改设备密钥

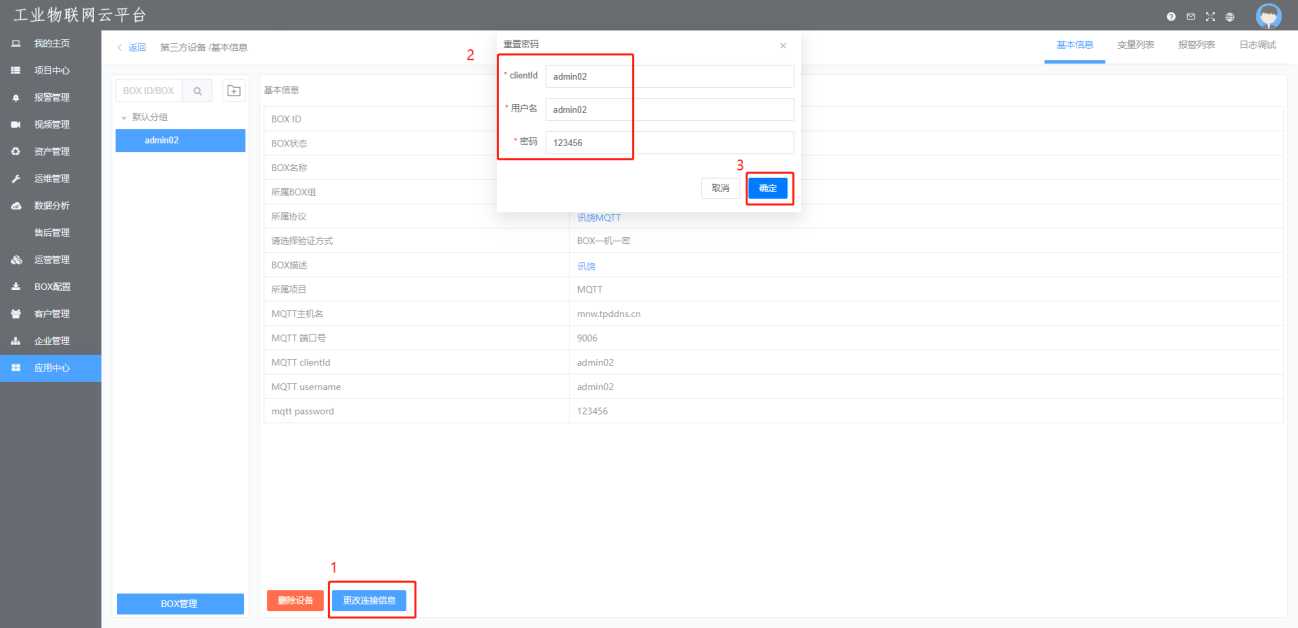

设备密钥有平台自动生成，也可以手动修改，操作方法如下:

3. 讯饶设置

3.1. MQTT连接配置

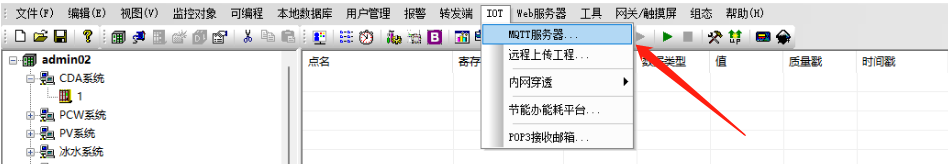

1、点击IOT，，选择MQTT服务器进入，配置MQTT配置

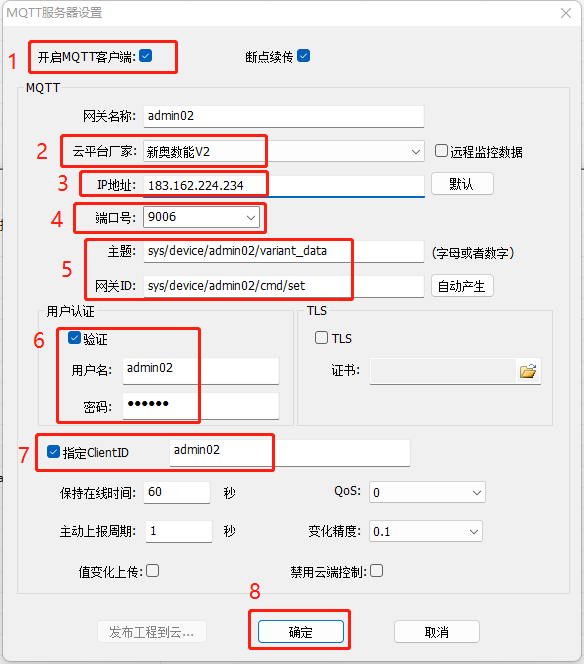

2、MQTT客户端配置属性配置

云平台厂家：选择“新奥数能V2”；

IP地址：填写云平台的“MQTT主机名”；

注：云平台显示的是域名，这里实际需要填写IP，可以通过电脑ping MQTT主机名，返回的IP即是IP地址；

端口号：填写云平台的“MQTT端口号”；

主题：sys/device/mqtt clientId/variant_data，上传监控点的主题，mqtt clientId填写云平台的“mqtt clientId”；

网关ID：sys/device/mqtt clientId/cmd/set，写监控点的主题，mqtt clientId填写云平台的“mqtt clientId”；

启用用户认证：

用户名：填写云平台的“mqtt username”

密码：填写云平台的“mqtt password”；

指定clientID：填写云平台的“mqtt clientId”；

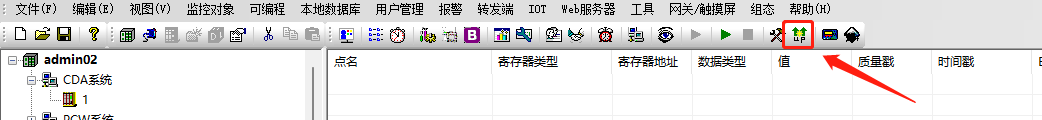

3.2. 下载配置后运行

4. 云平台【第三方设备】添加变量和报警

4.1. 添加变量

【第三方设备】-点击设备-【变量列表】-添加变量，弹出【添加变量】页面

变量名称：自定义，可填写MQTT设备变量名称。

对接名称： MQTT设备变量名称，默认与变量名称一致，可修改；

变量单位：自定义

数据类型：布尔/整数/长整数/浮点数，与MQTT设备变量设置保持一致

读写类型：只读/可读可写，与MQTT设备变量设置保持一致

线性换算：不启用/启用

存储方式：不存储/周期存储/变化存储

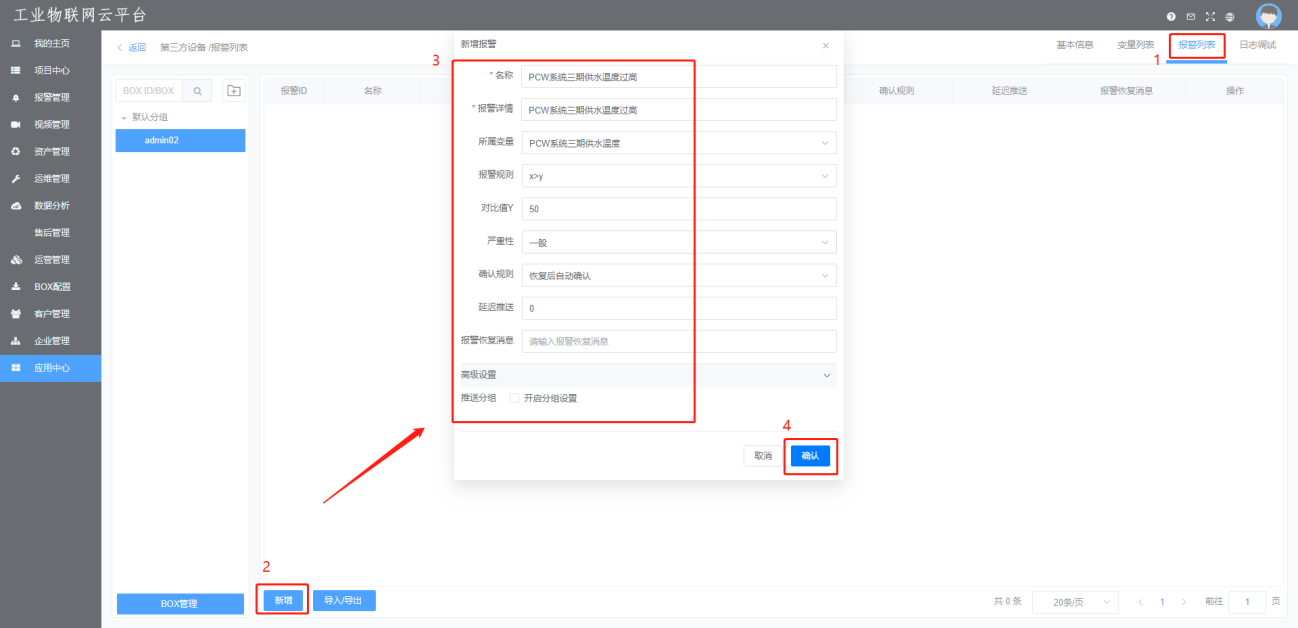

4.2. 添加报警

报警名称：必填，自定义

报警详情：必填，自定义

报警变量：选择【变量列表】中的变量

报警规则：可输入=、！=、>=、>、<=、<，y<=变量值<z，y<变量值<z，y<=变量值<=z，y<变量值<=z规则

5. 云平台【项目中心】添加项目和设备

5.1. 添加项目

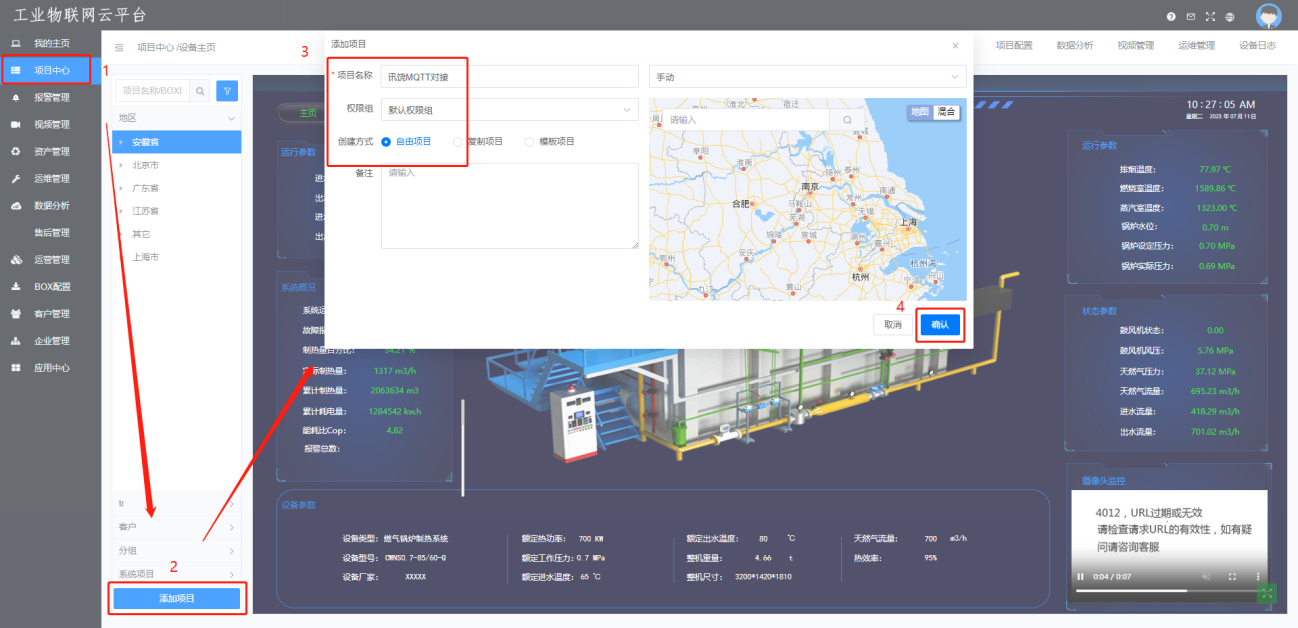

进入【项目中心】——【新建项目】

项目名称：自定义

5.2. 添加设备

进入【项目中心】——选择项目——【项目配置】，点击“添加BOX”弹出【绑定BOX】的页面，此页面出现的设备均为没有被其他项目绑定过；选择相应设备后点击“保存”。

6. 云平台【项目中心】 查看数据监控和报警

6.1. 查看数据监控

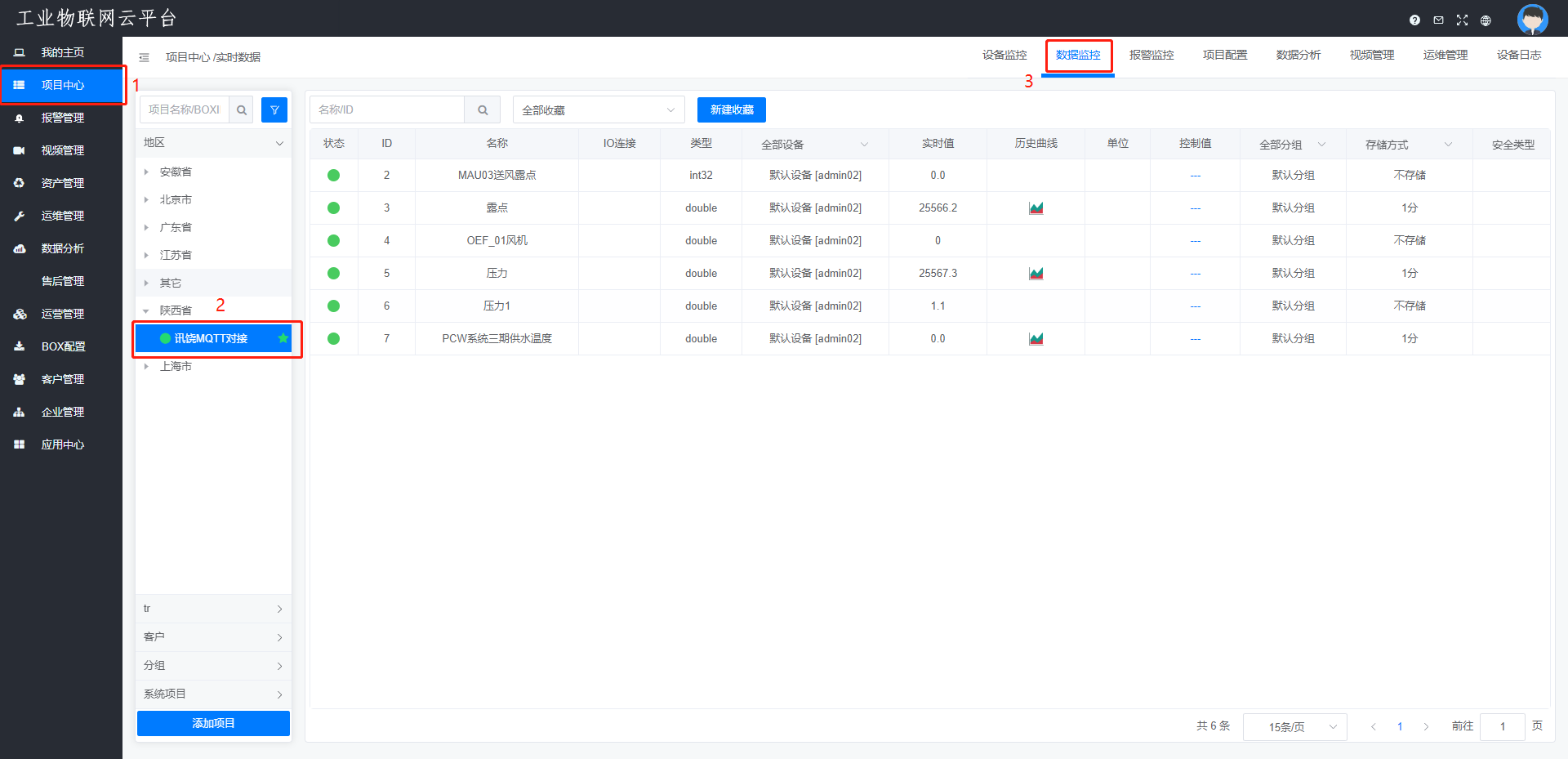

【项目中心】——【数据监控】——【实时监控】可以看到添加的变量及属性；

6.2. 查看报警

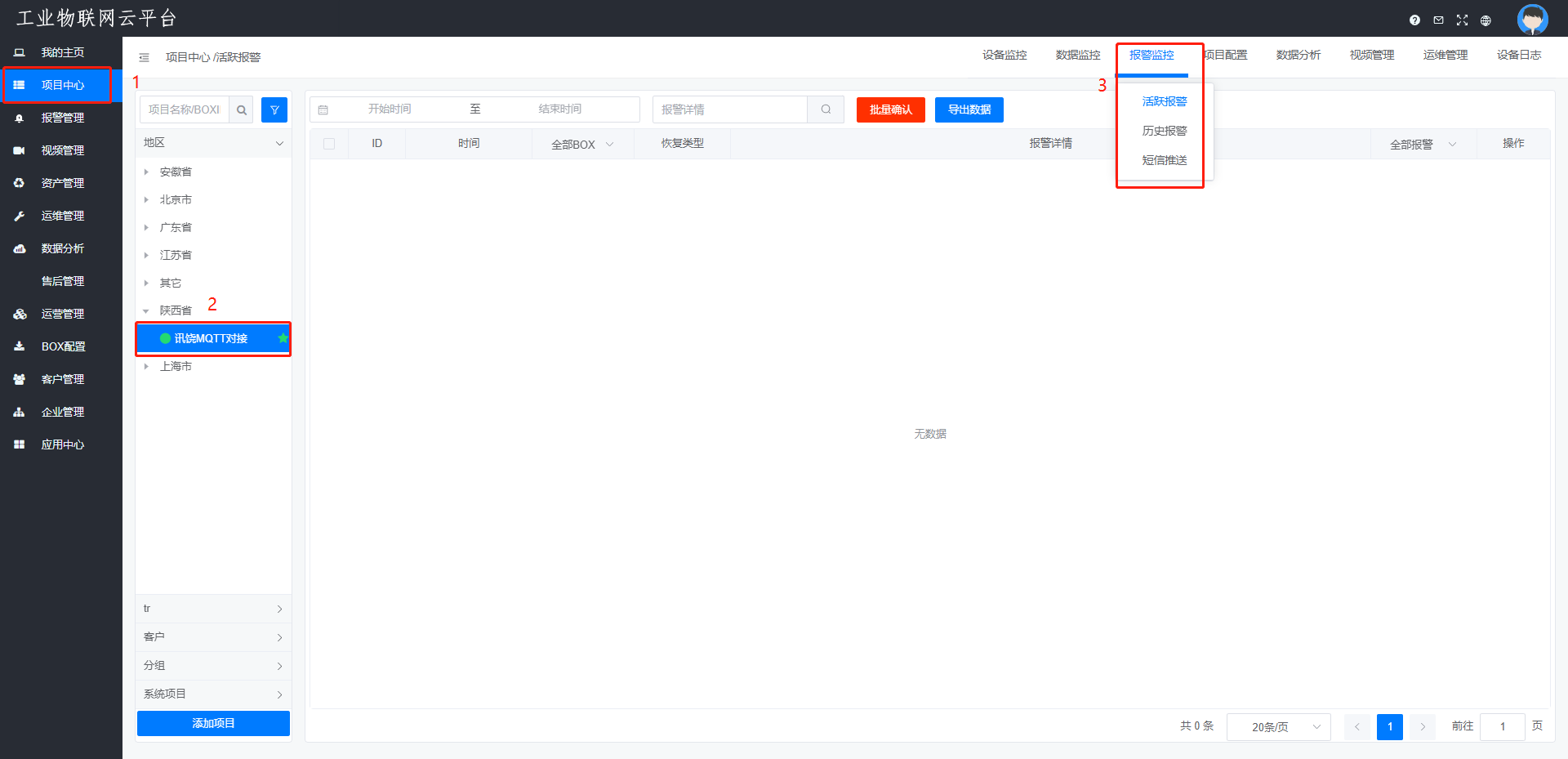

当报警触发后，在【项目中心】——【报警监控】——【活跃报警】里可以看到报警信息
