汇川
# 1.8.1 小型（FX协议）
支持汇川小型PLC，汇川PLC支持modbus协议，以及三菱FX协议，本例则采用三菱FX协议做说明。1：RXD-接收负 2：RXD+接收正 3：GND地线
通讯线缆
不同型号的PLC的接口定义不一样，需要按照实际情况对应接线，BOX的RS232接口定义为：
| 201系列 | 301系列 |
|---|---|
| RXD | 2 |
| TXD | 3 |
| GND | 5 |
 |  |

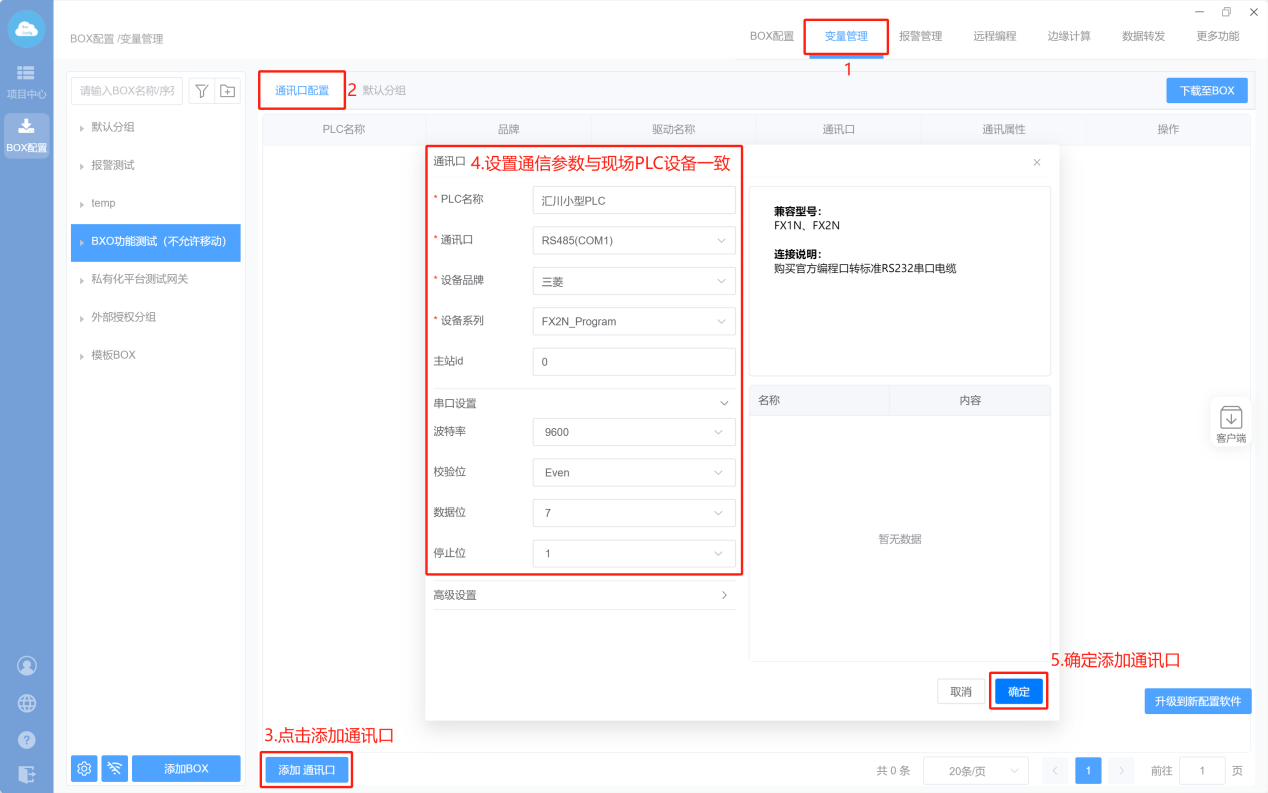

- Box配置（PLC和box的通讯参数保持一样）

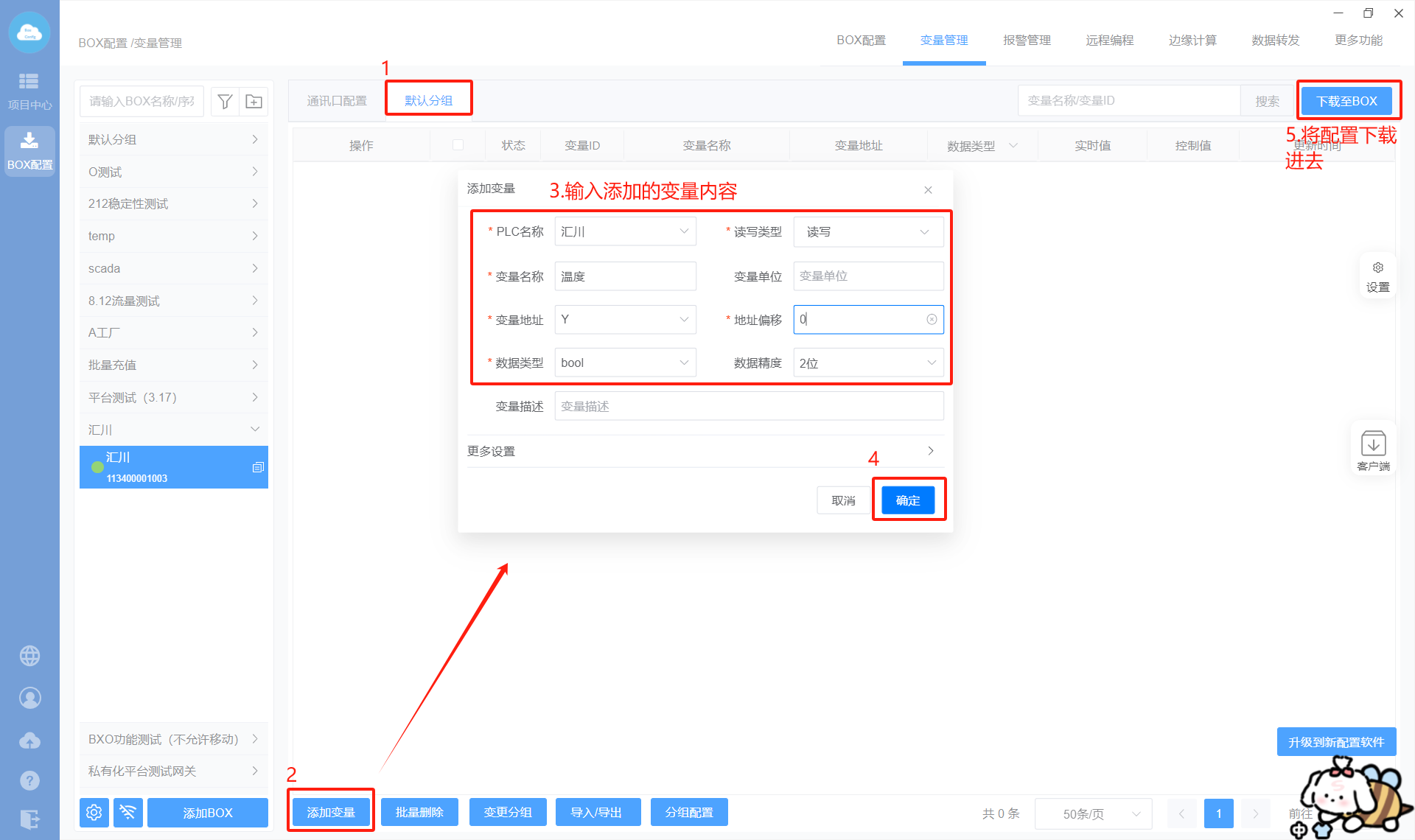

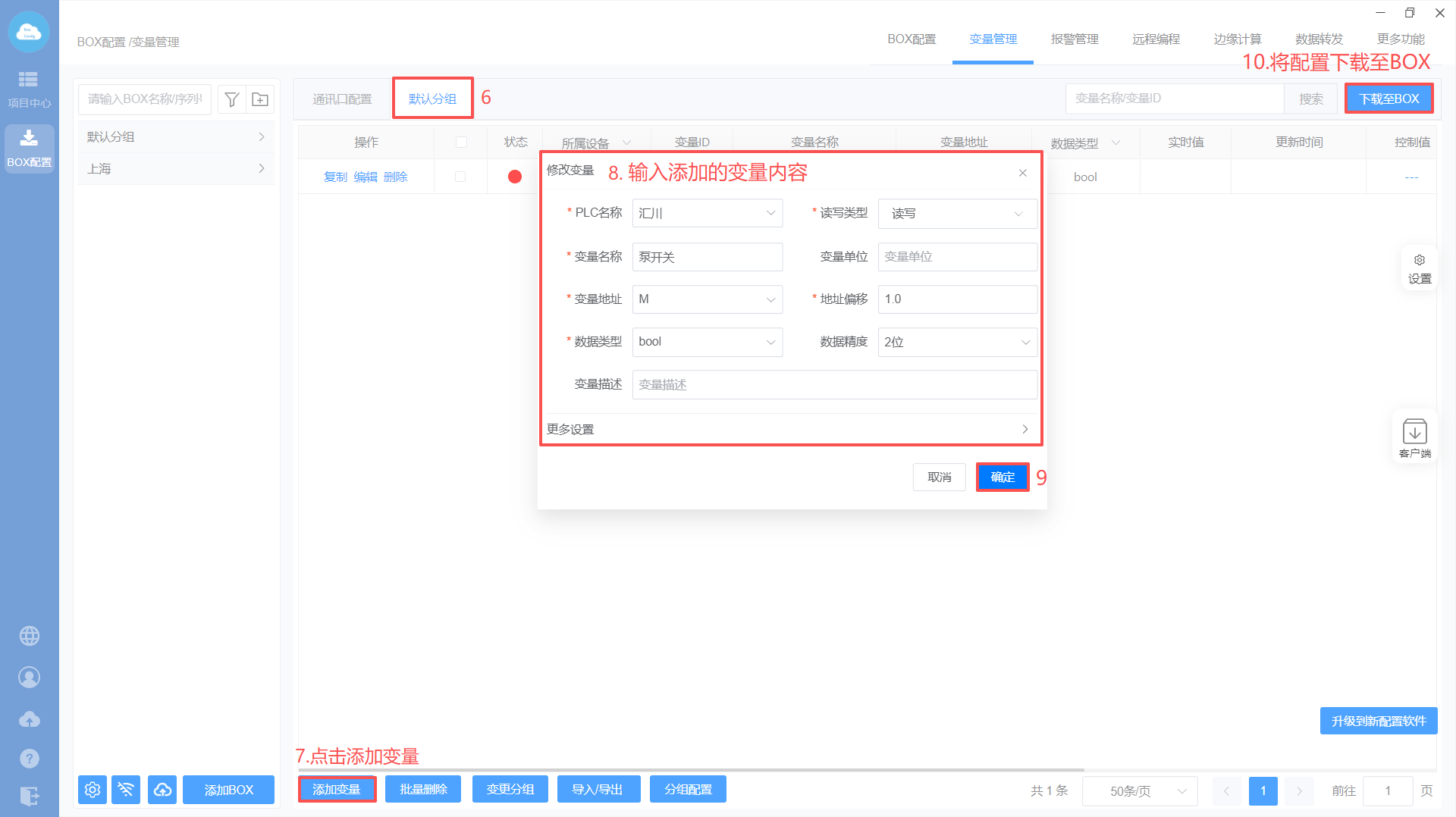

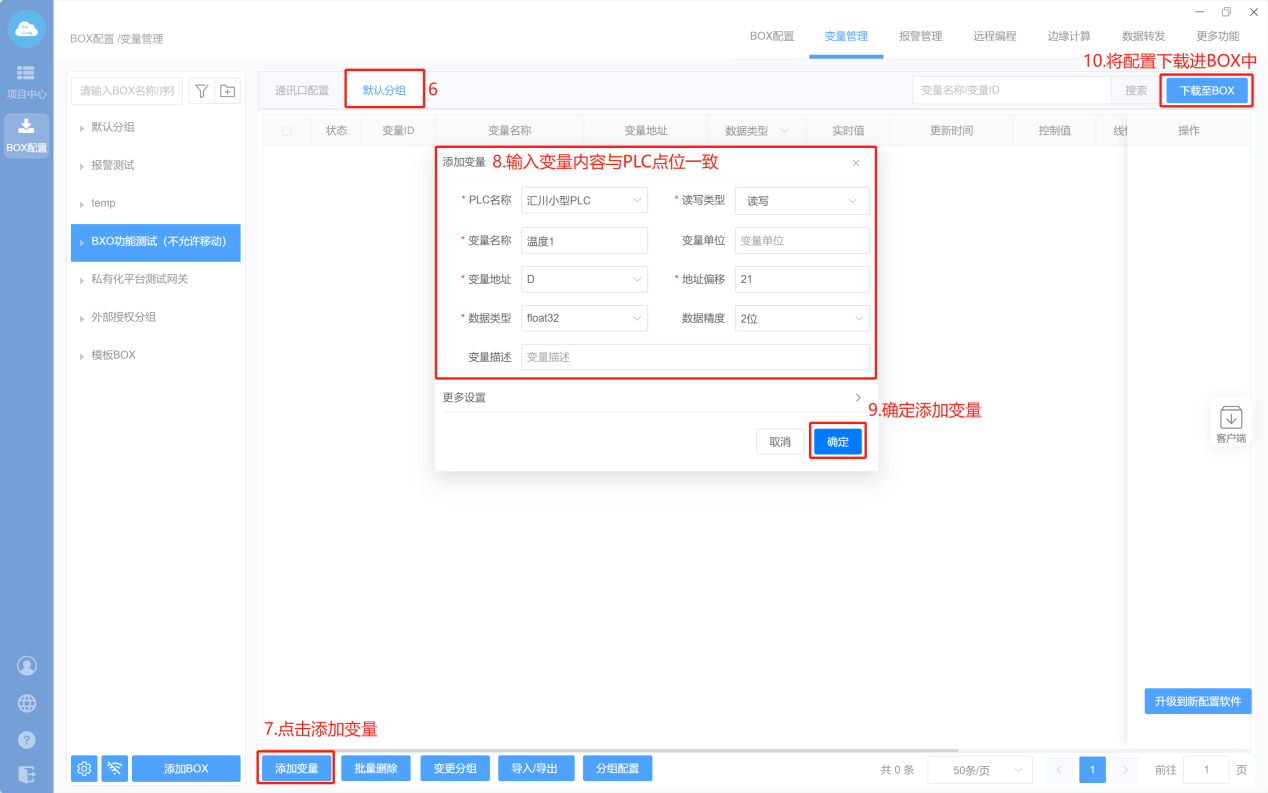

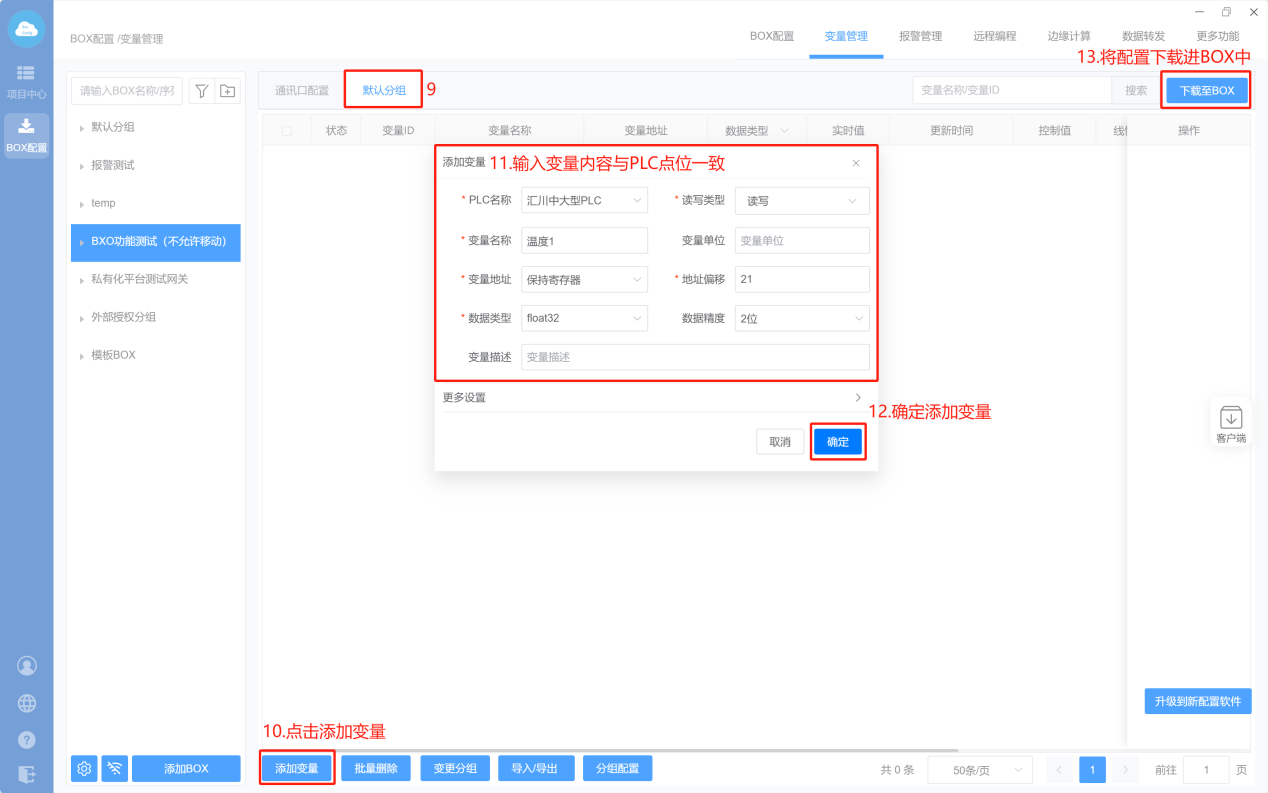

- 添加变量
- PLC设置

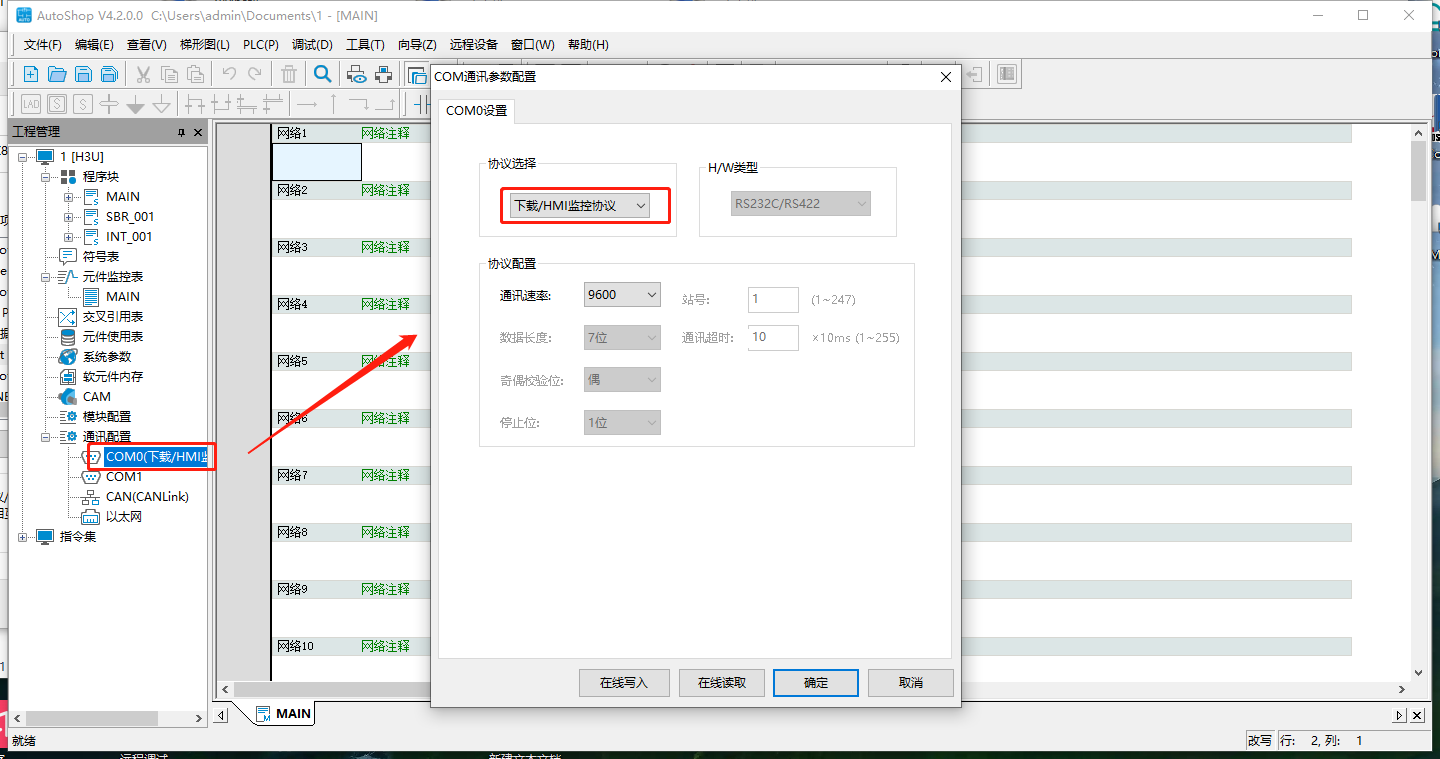

在AutoShop软件中设置对应com口为下载/HMI监控协议
# 1.8.2 串口-H2U（modbus）
通讯线缆
| 与H2U通讯的485接线方式 | 101系列 | 201系列 | 301系列 | H2U |
|---|---|---|---|---|
| A+ | A+ | A+ | + | |
| B- | B- | B- | - |

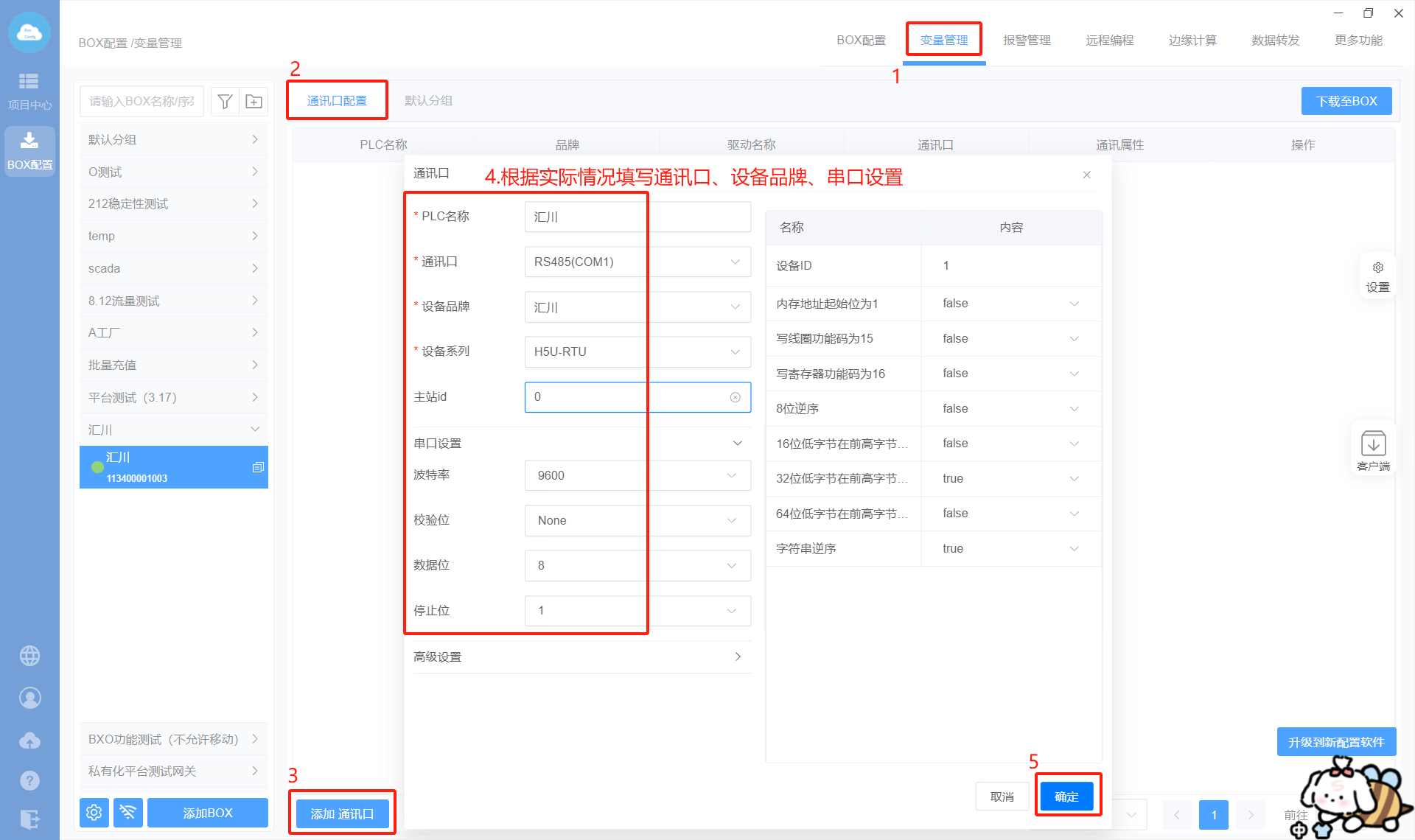

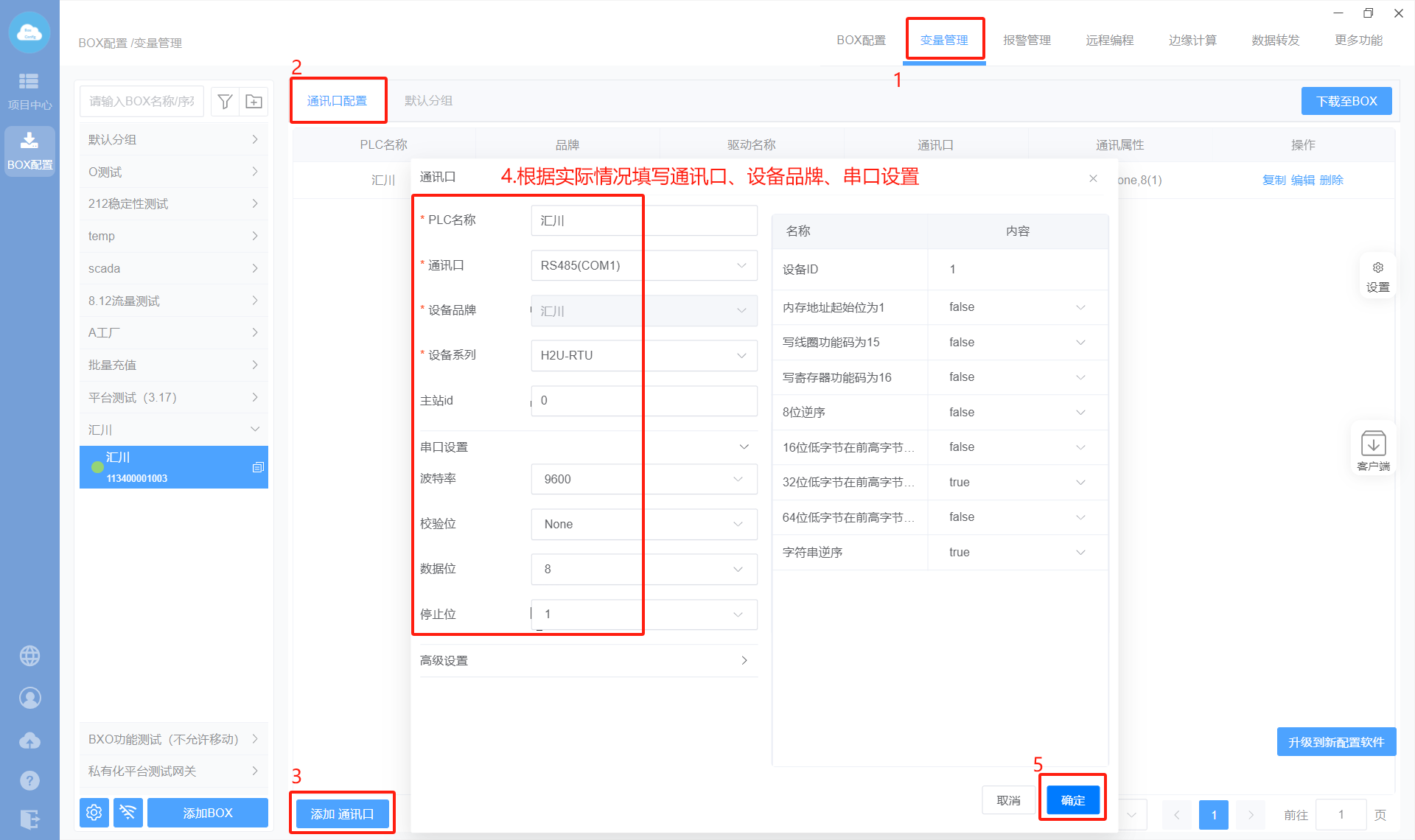

- Box配置（PLC和box的通讯参数保持一样）

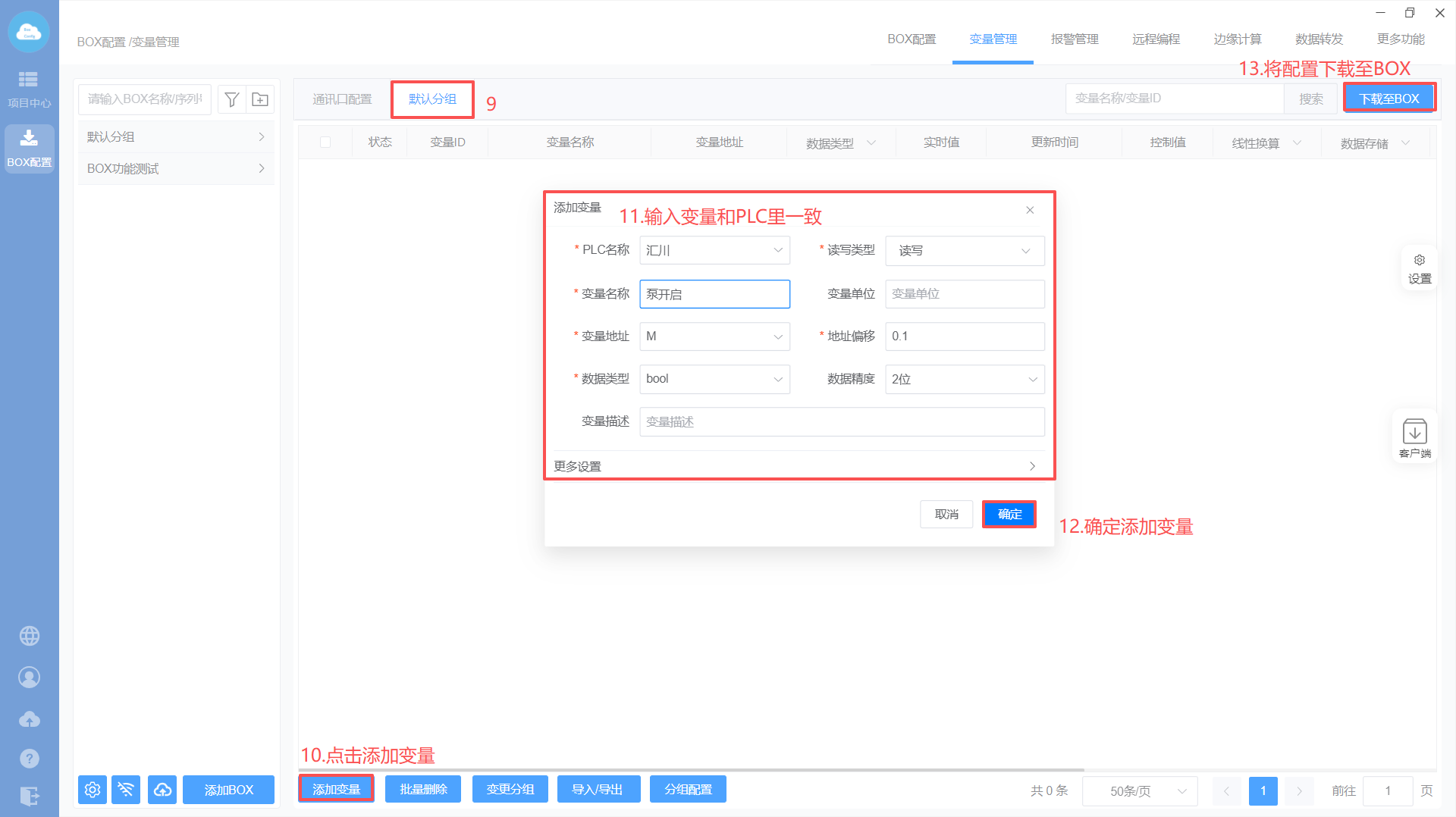

- 添加变量

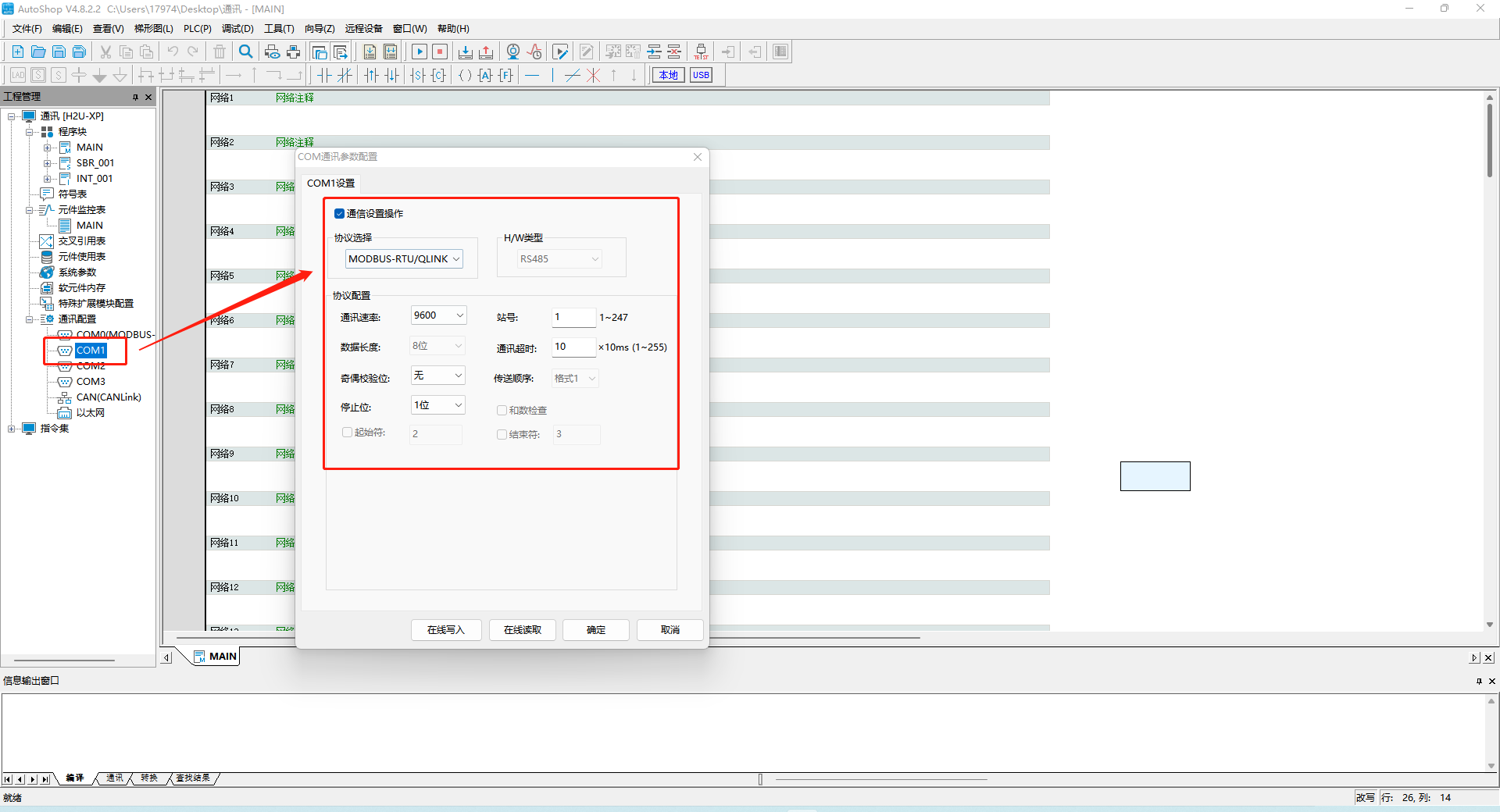

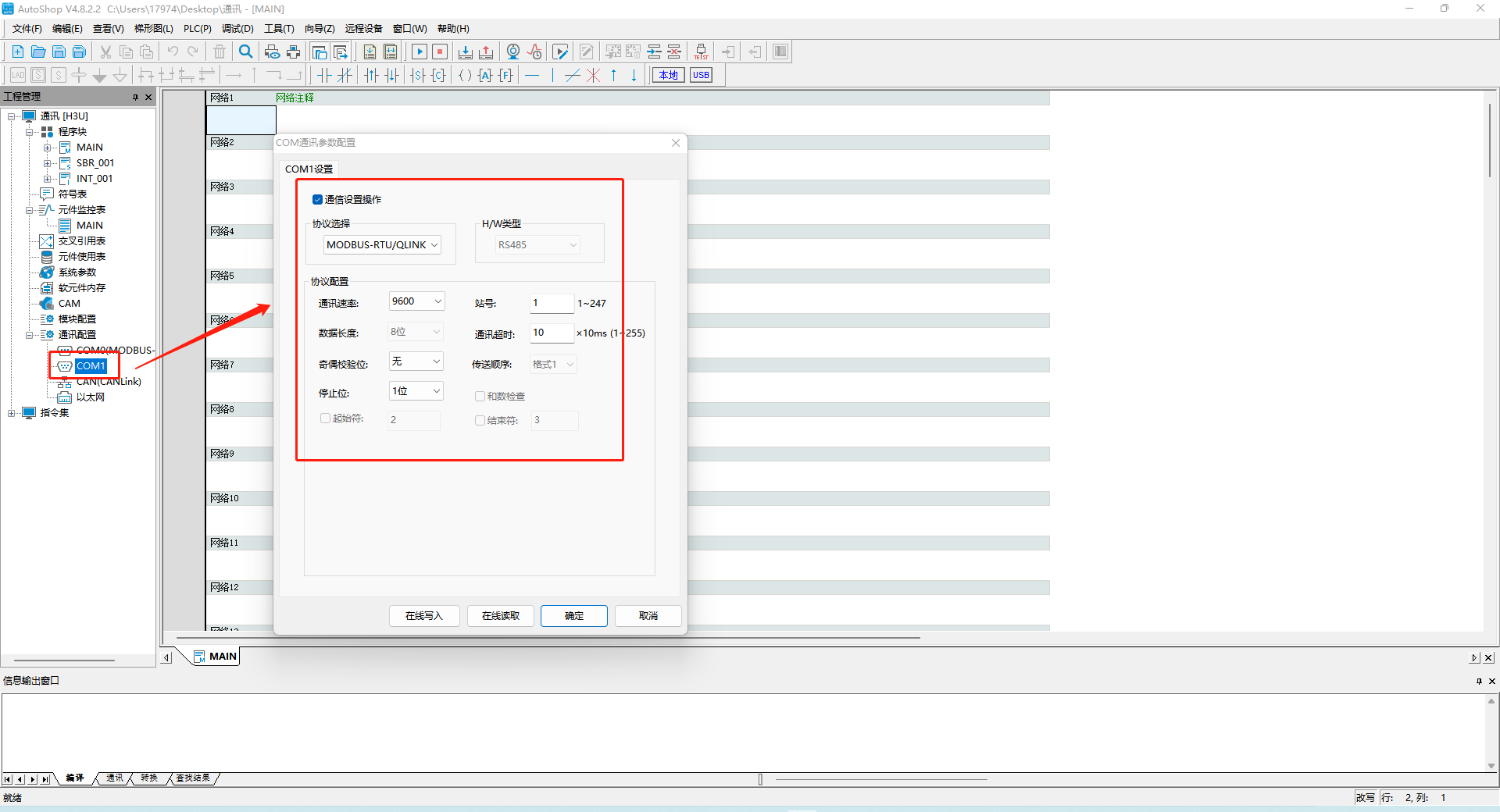

- PLC设置
# 1.8.3 串口-H3U（modbus）
通讯线缆
| 与H3U通讯的485接线方式 | 101系列 | 201系列 | 301系列 | H3U |
|---|---|---|---|---|
| A+ | A+ | A+ | + | |
| B- | B- | B- | - |

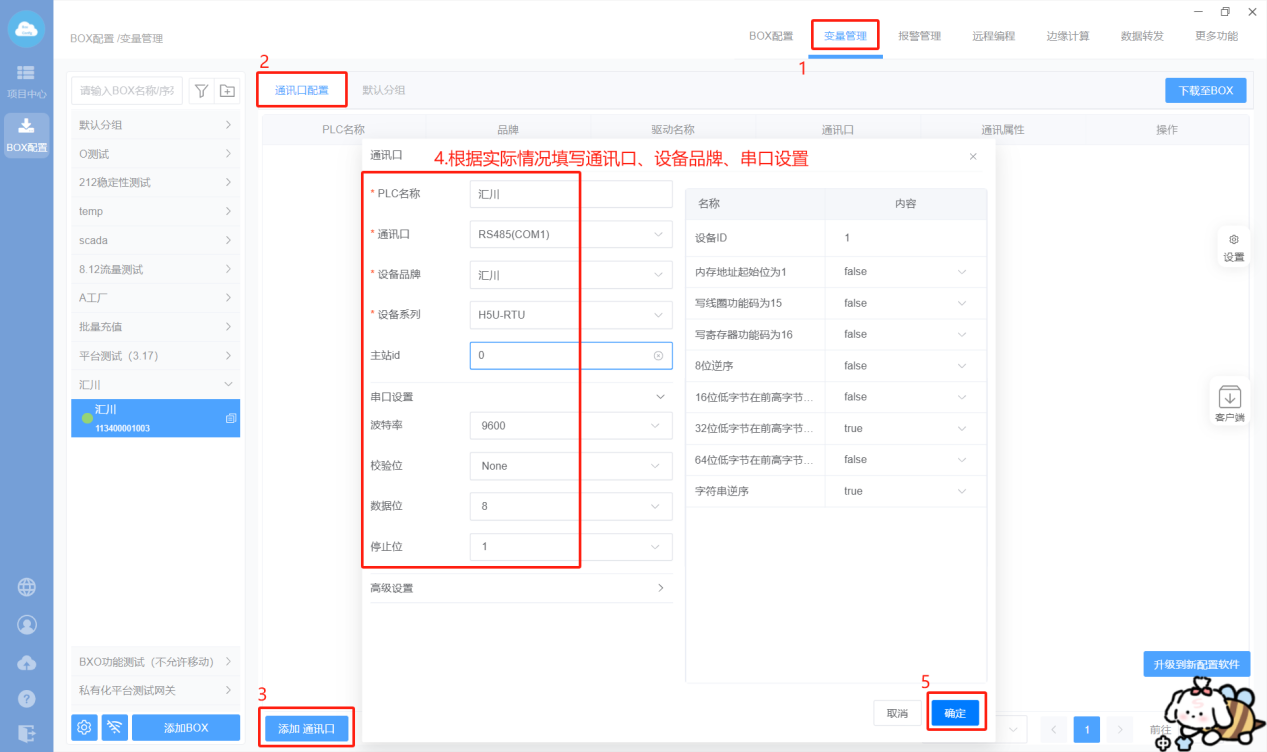

- Box配置（PLC和box的通讯参数保持一样）
- 添加变量
- PLC设置
# 1.8.4 串口-H5U（modbus）
通讯线缆
| 与H5U通讯的485接线方式 | 101系列 | 201系列 | 301系列 | H5U |
|---|---|---|---|---|
| A+ | A+ | A+ | + | |
| B- | B- | B- | - |
- Box配置（PLC和box的通讯参数保持一样）
- 添加变量

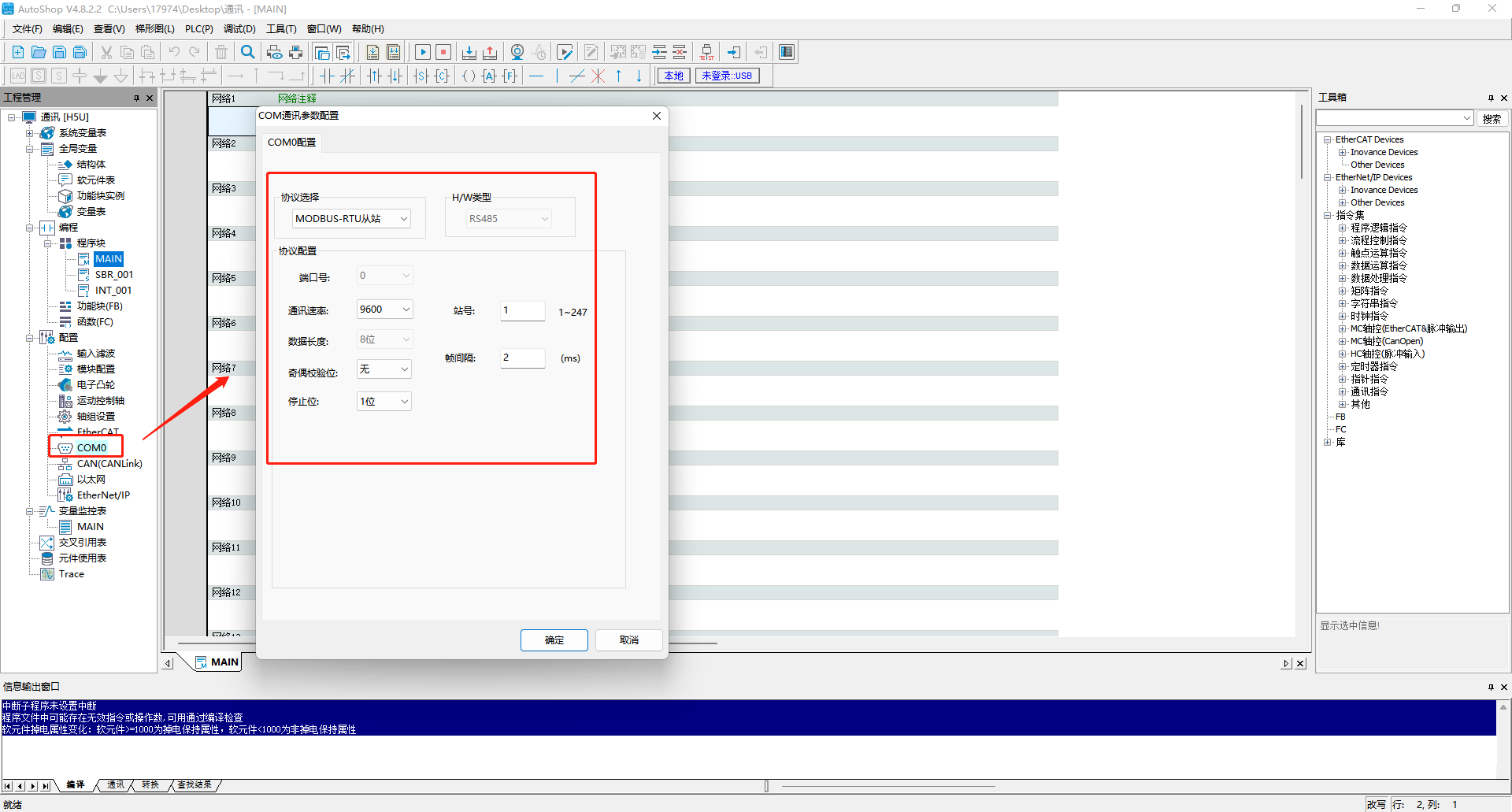

- PLC设置
# 1.8.5 网口-H2U（modbus）
通讯线缆：普通网线

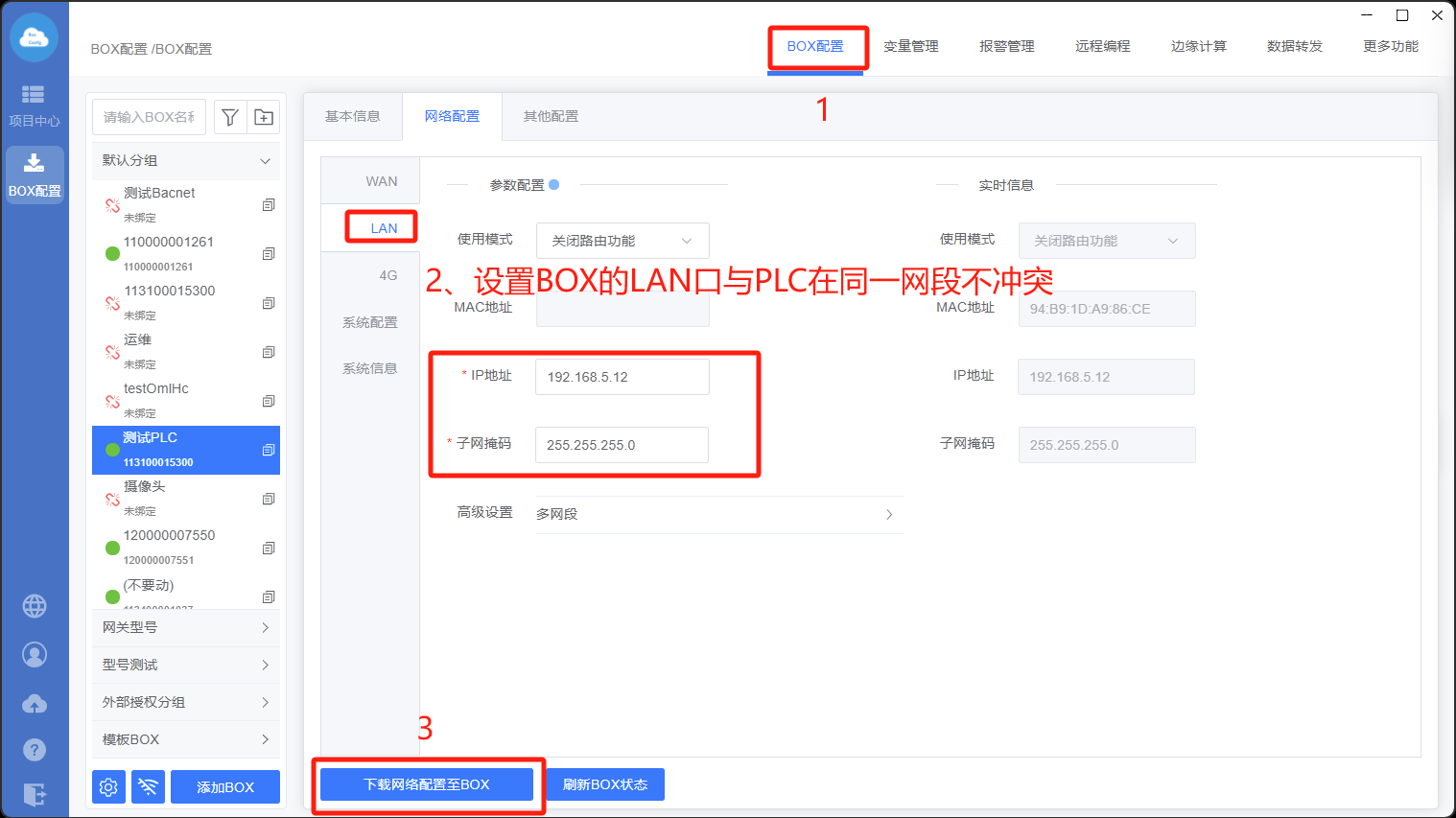

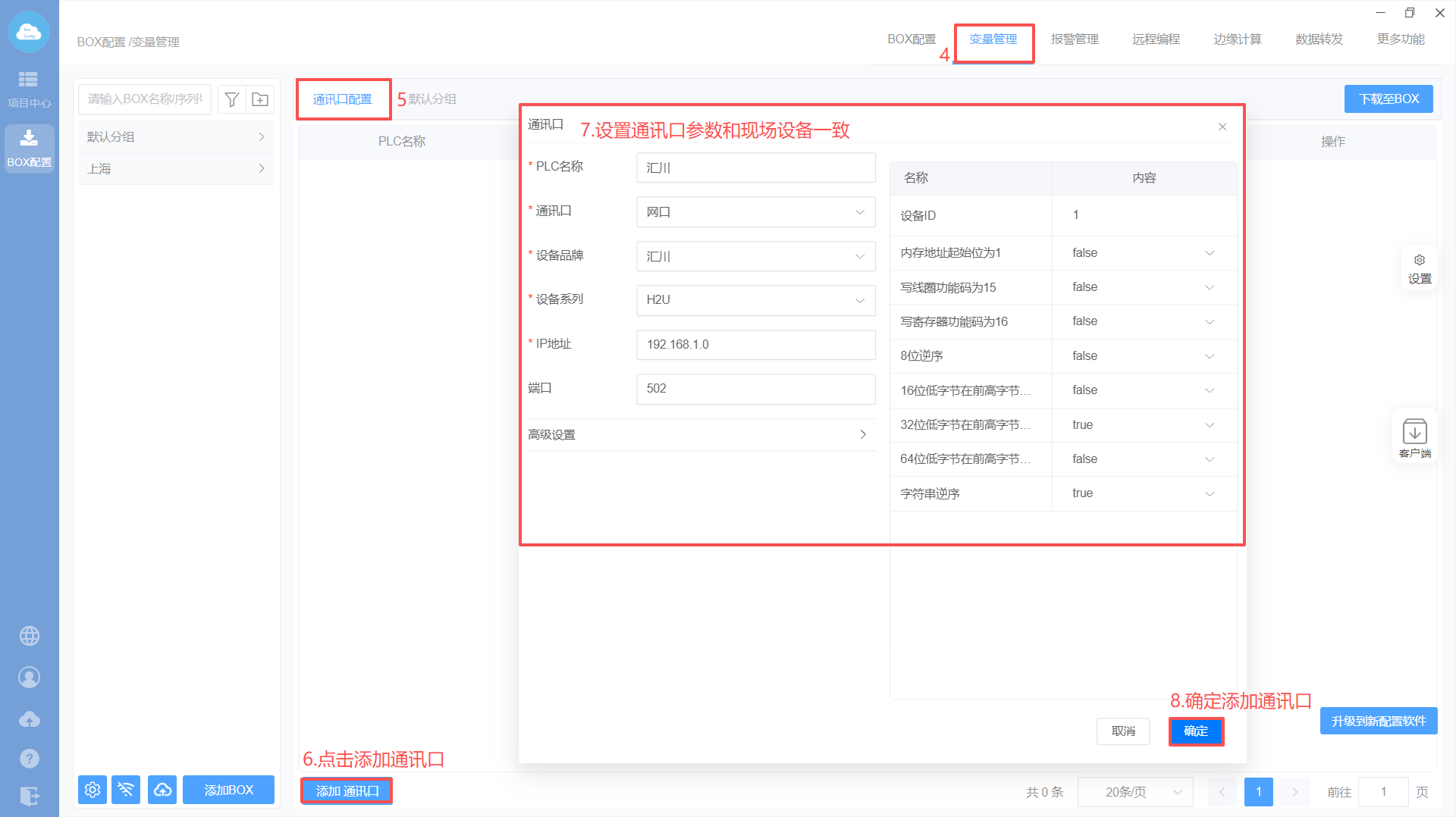

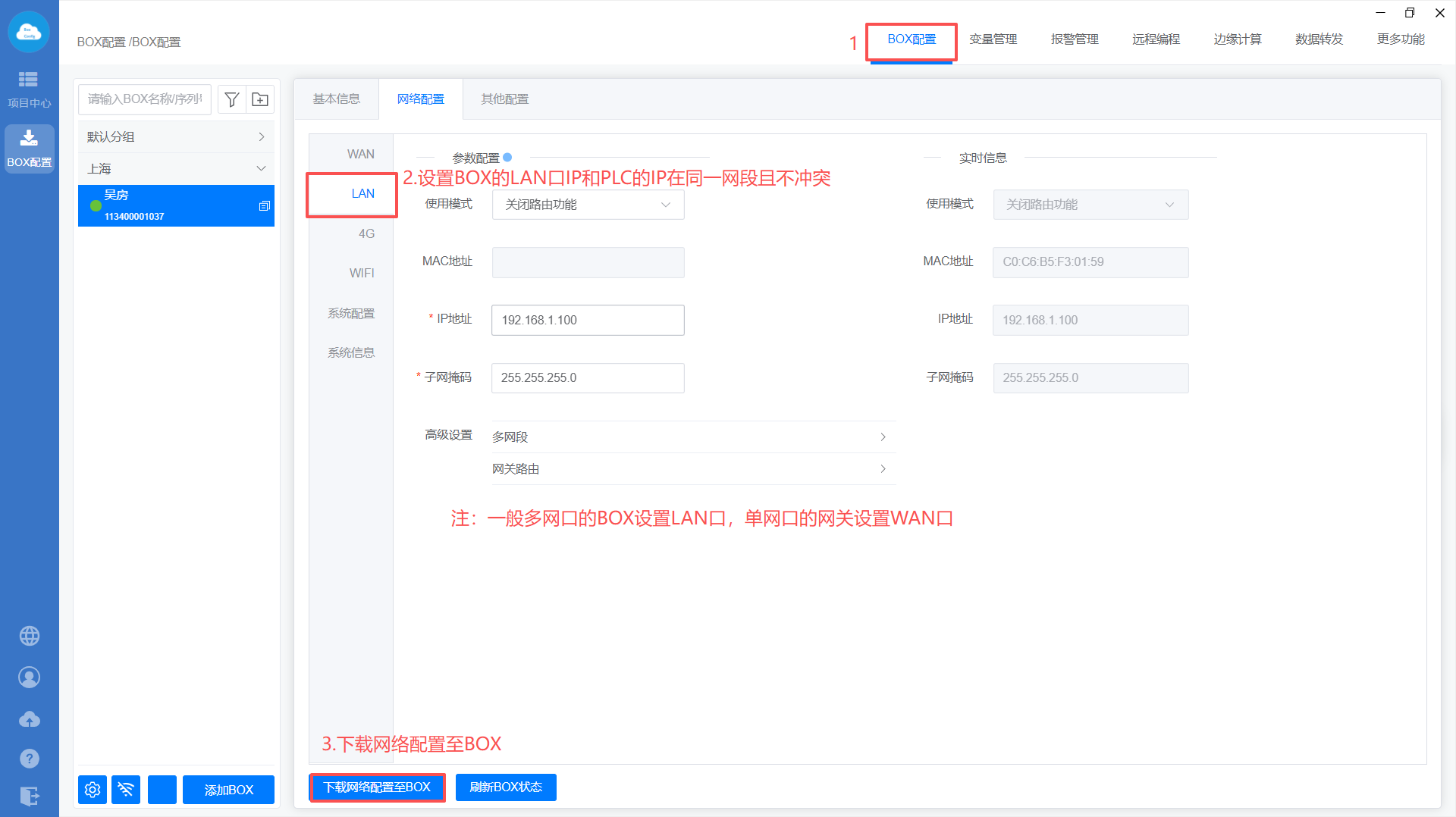

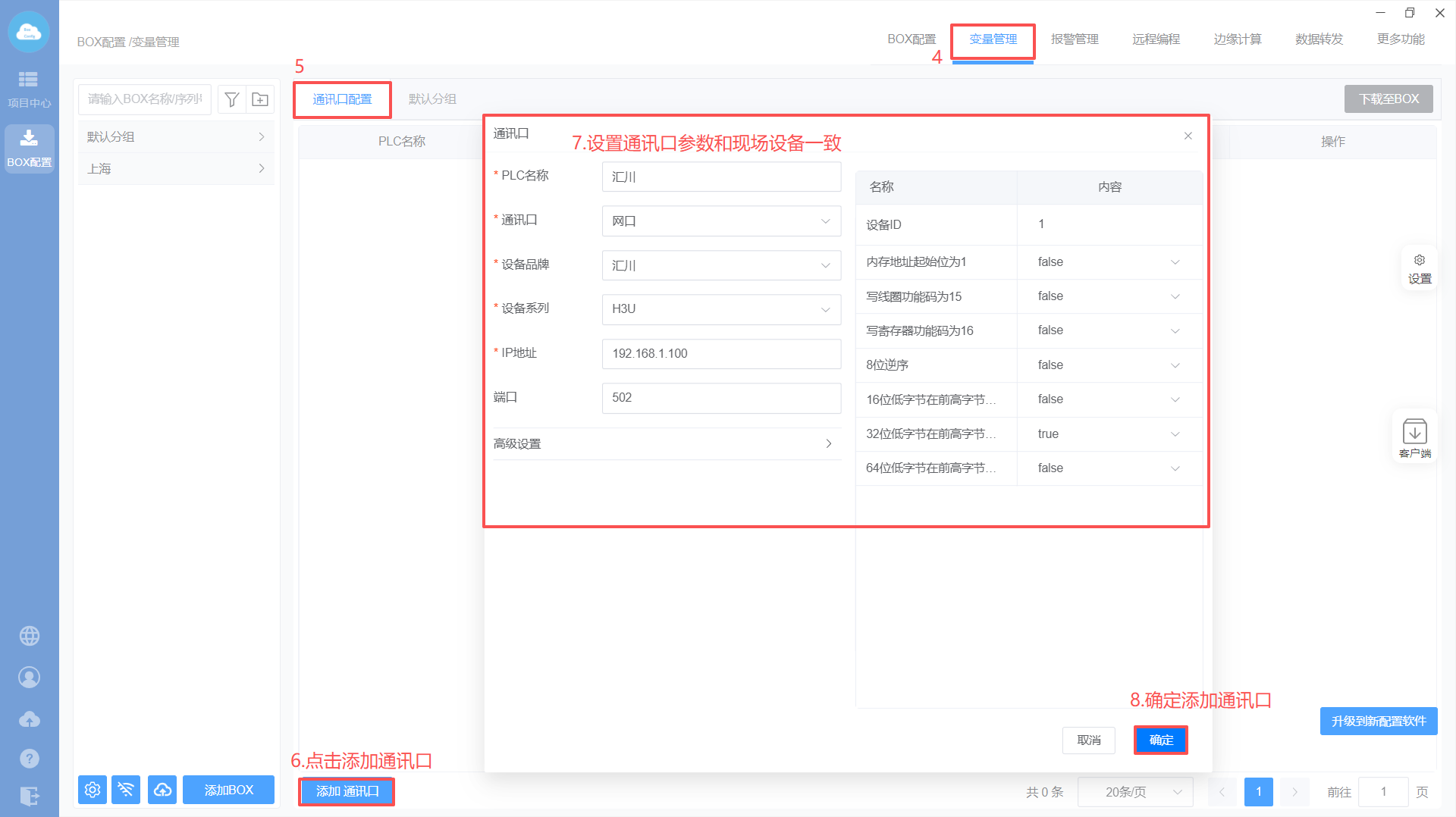

- Box配置（注意：修改box参数，与PLC保持在同一网段）
- 添加变量

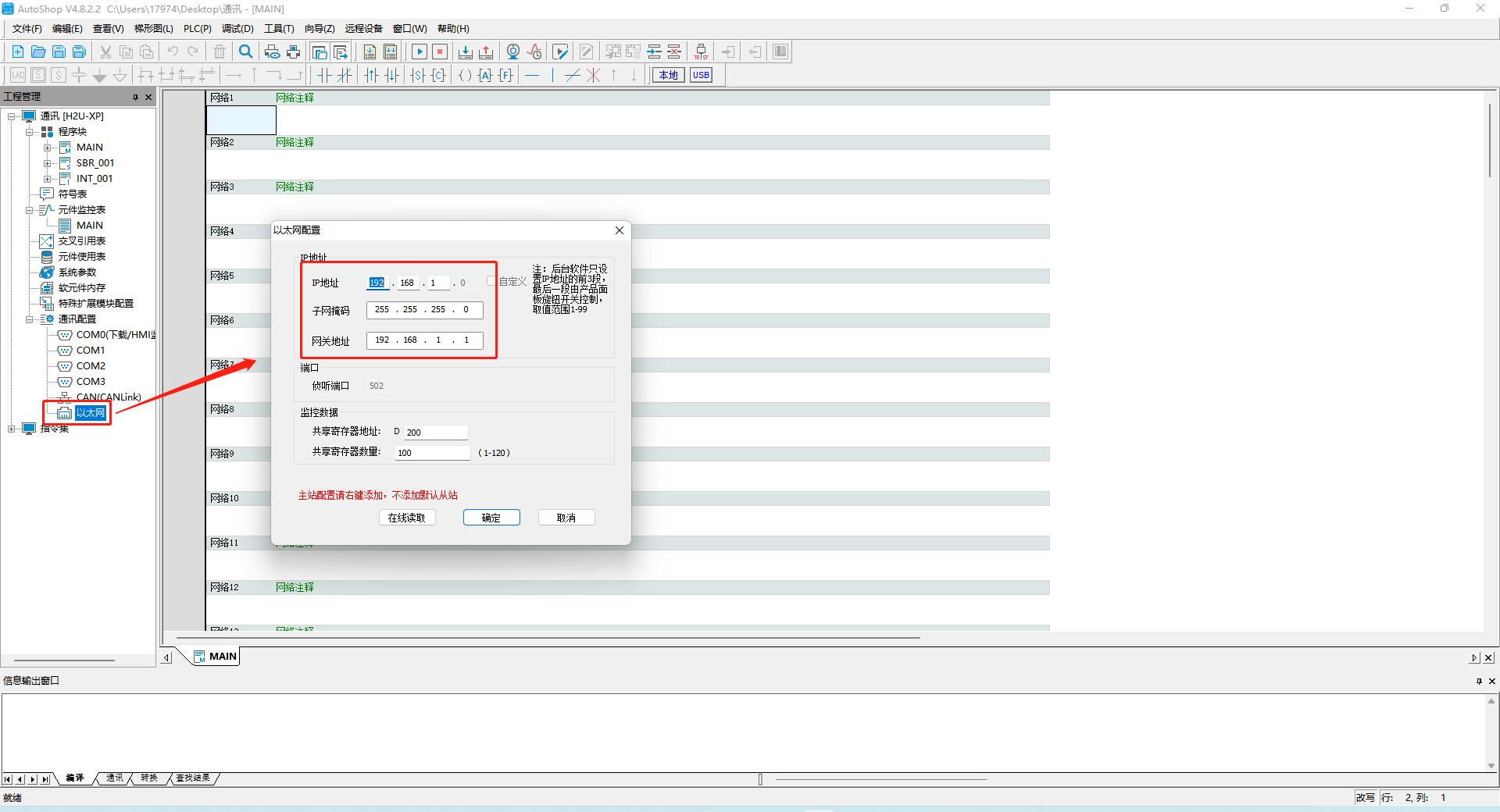

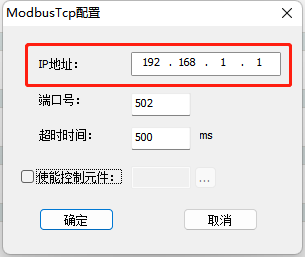

- PLC设置
# 1.8.6 网口-H3U（modbus）
通讯线缆：普通网线
- Box配置（注意：修改box参数，与PLC保持在同一网段）
- 添加变量

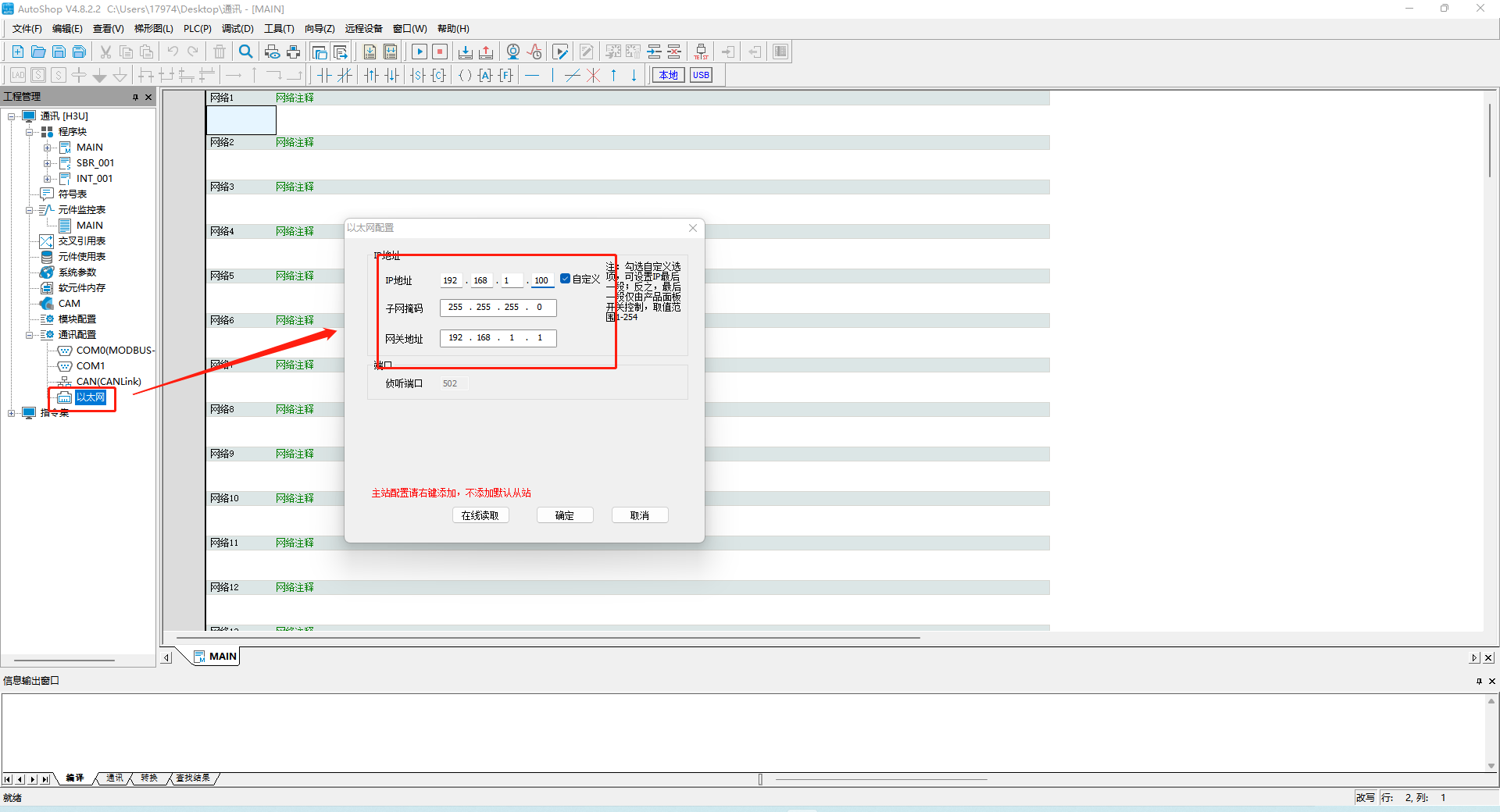

- PLC设置
# 1.8.7 网口-H5U（modbus）
通讯线缆：普通网线
- Box配置（注意：修改box参数，与PLC保持在同一网段）
- 添加变量
- PLC设置
# 1.8.8 网口-H5U/EASY_自由标签
一、使用前准备
- 网关需要升级到3.5012815固件及以上版本使用。
- 下载新配置软件（BOXConfig软件）或者是在云端BOX配置页面配置使用。
二、网关配置
通讯线缆：普通网线

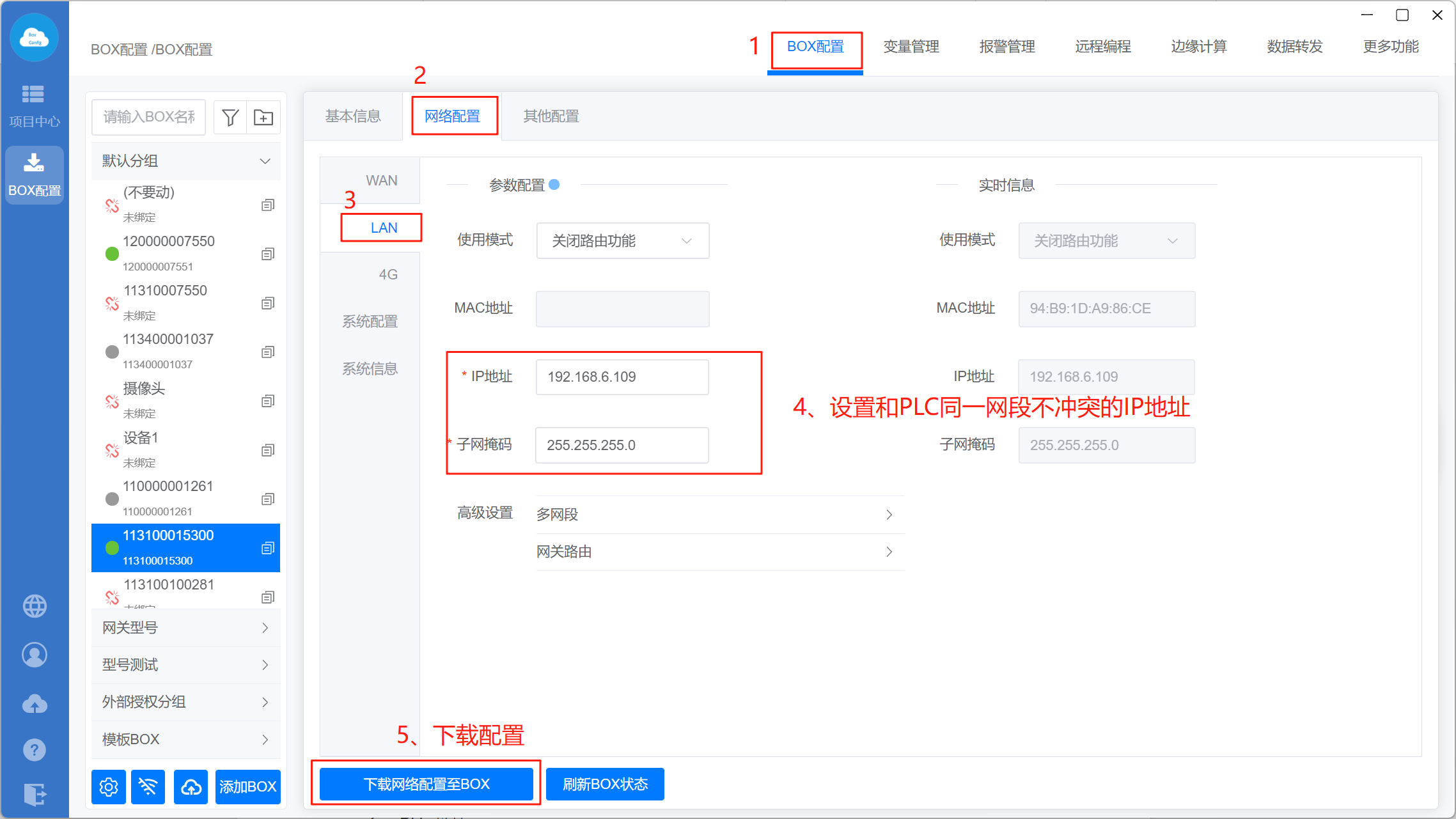

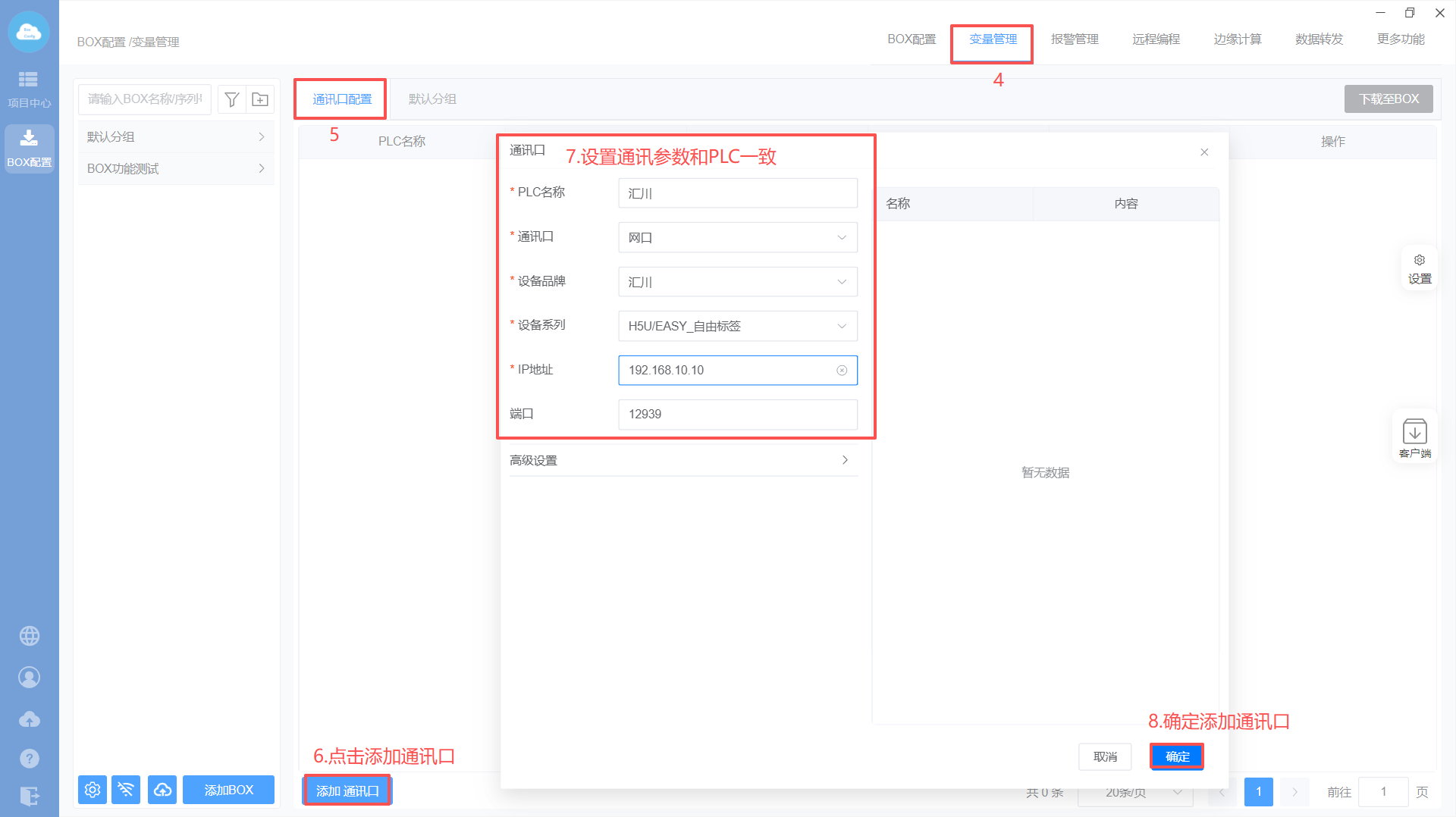

- Box配置（注意：修改box参数，与PLC保持在同一网段）

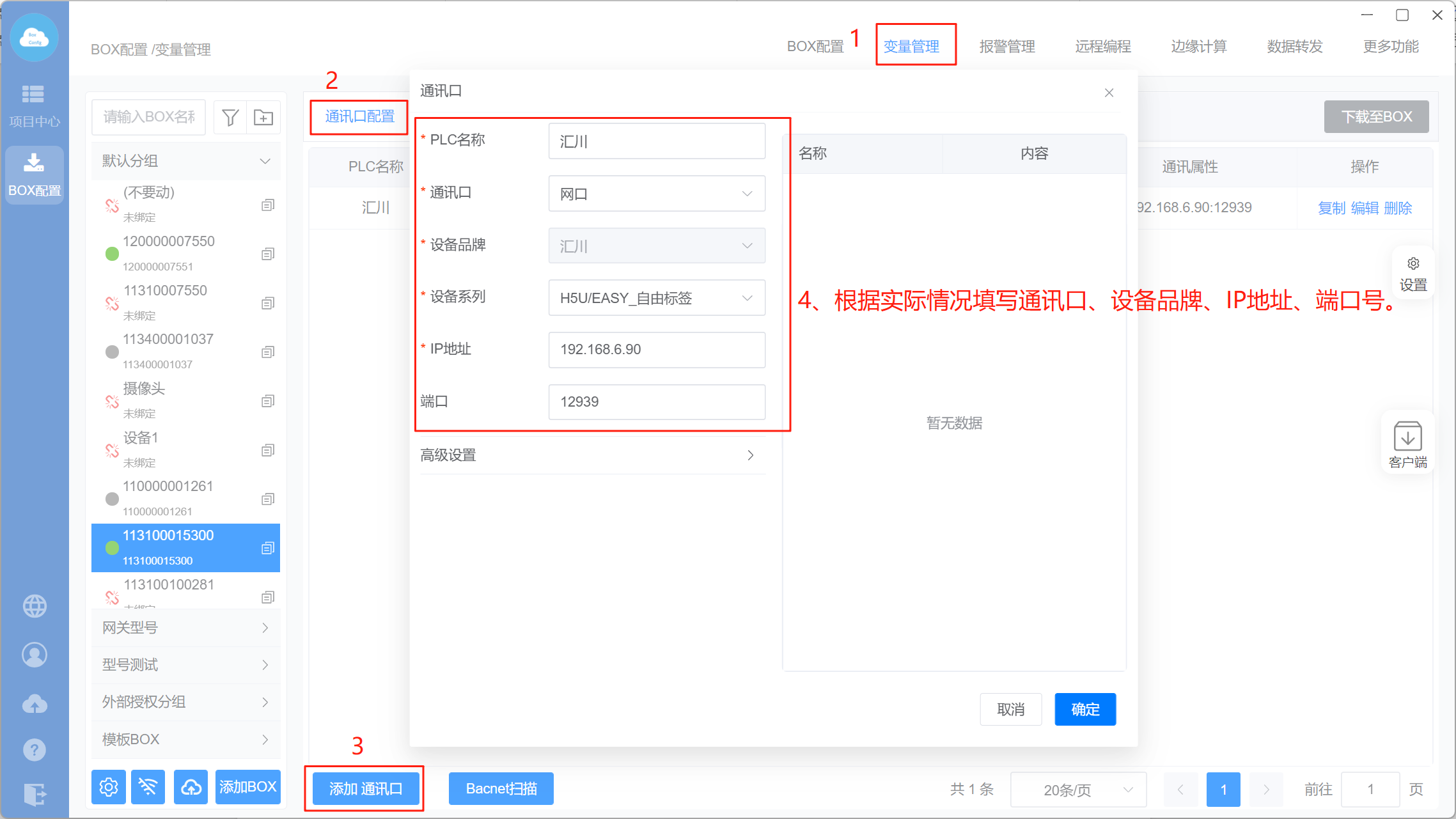

- 添加PLC通讯参数
- PLC设置

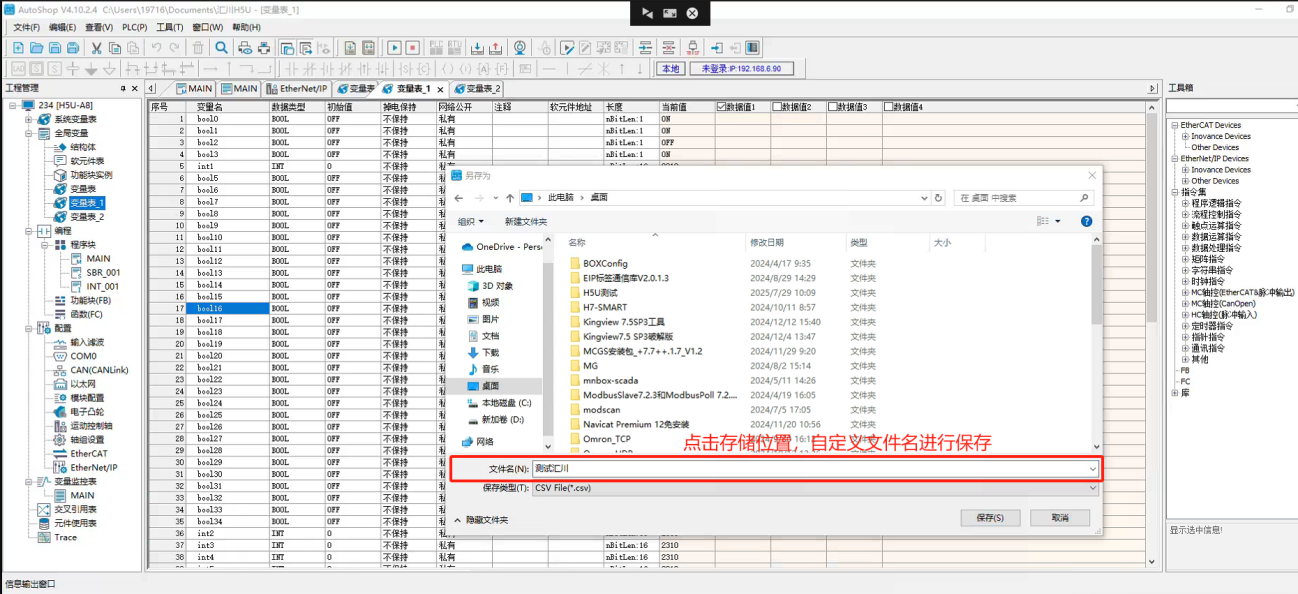

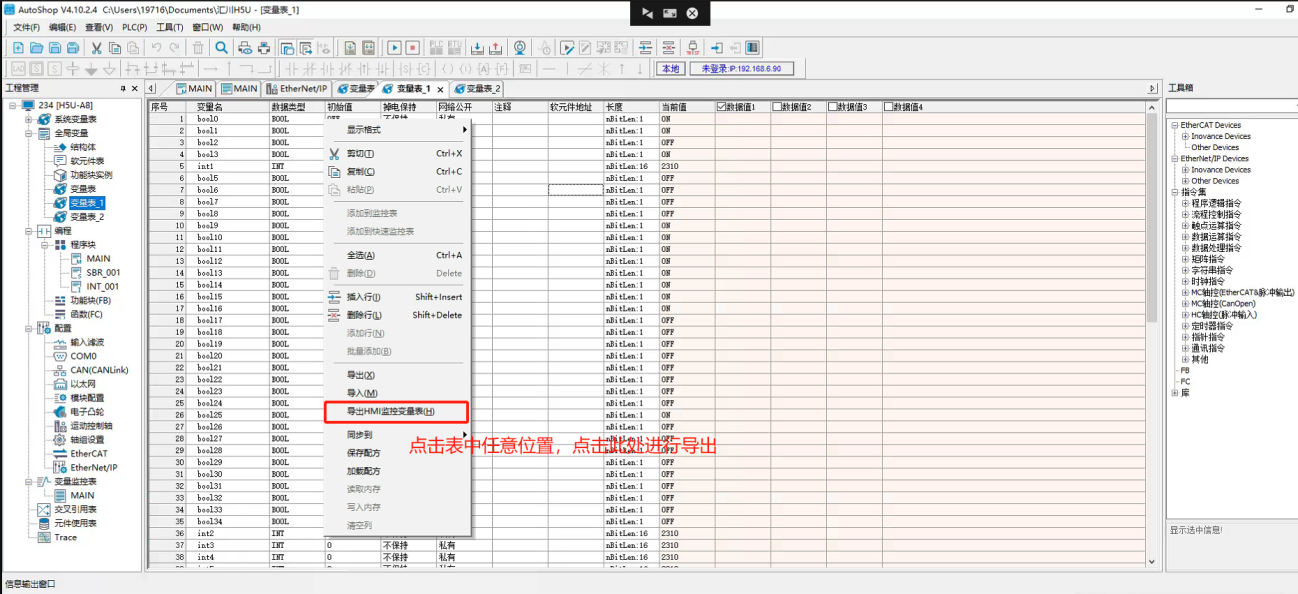

导出PLC变量点表保存到电脑上。
注意
只支持BOOL、INT、DINT、REAL、STRING、BYTE 6种数据格式

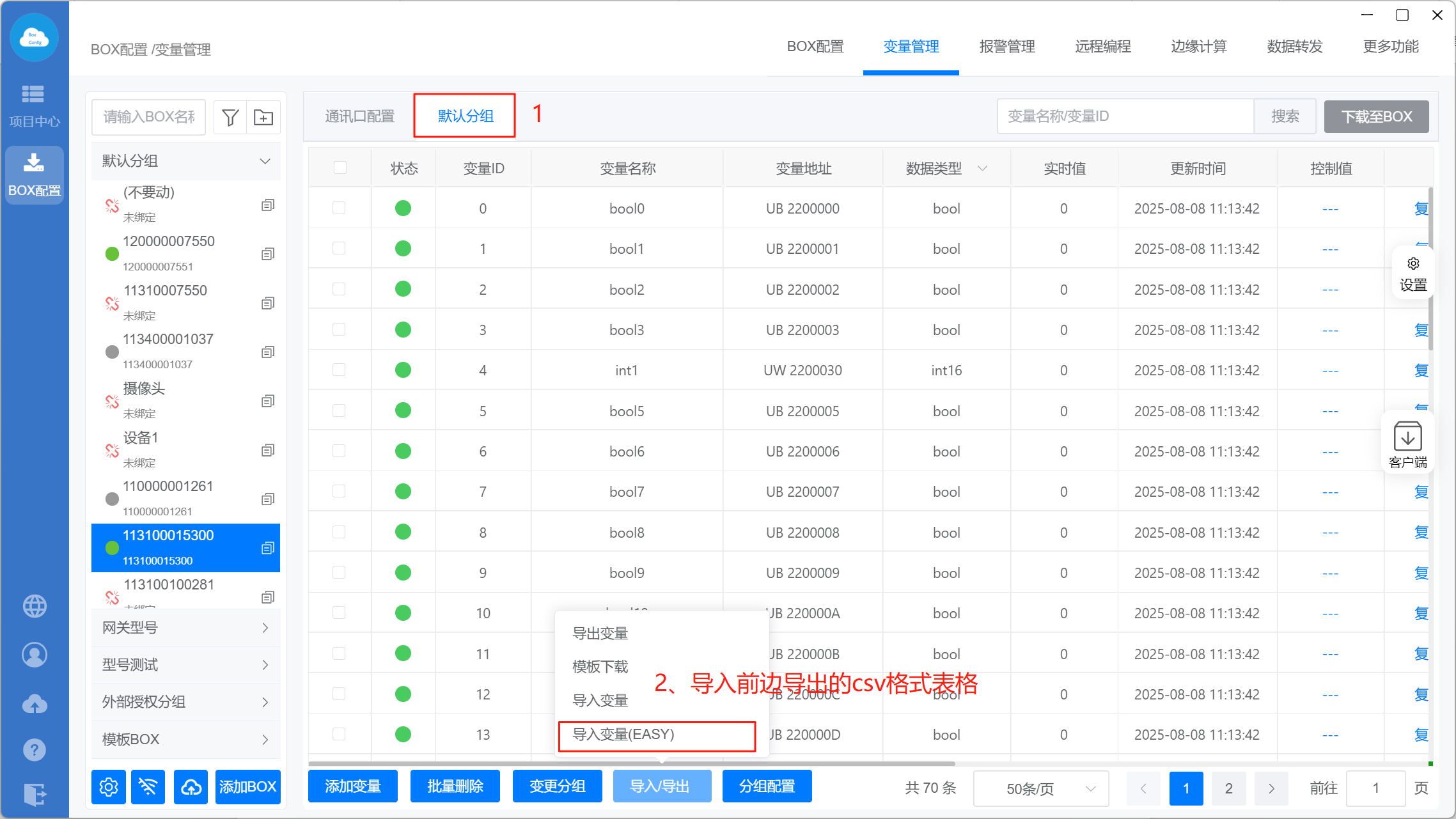

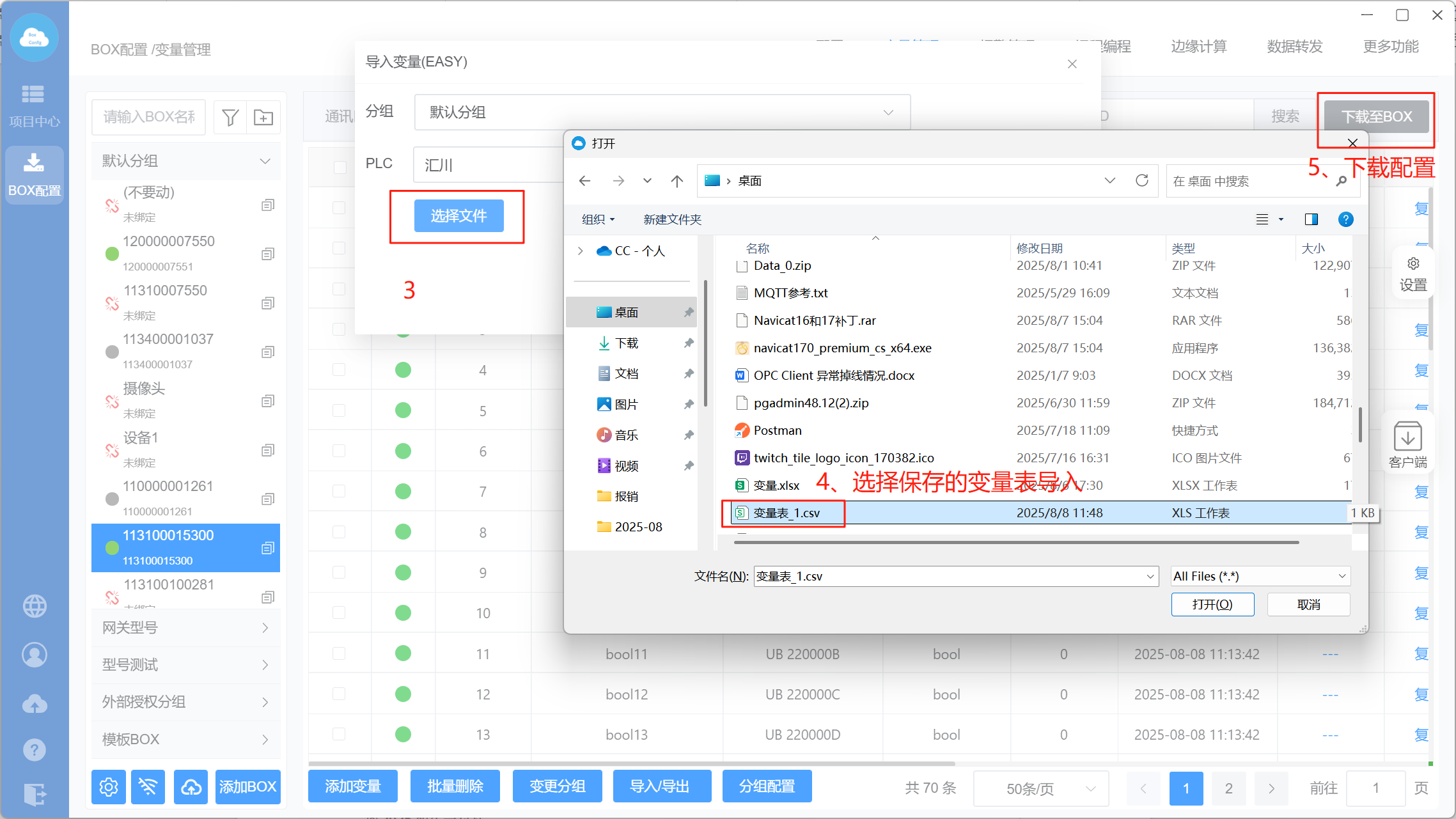

- 导入变量
通过“导入变量(EASY)”直接导入csv格式变量点表。
# 1.8.9 中型（modbus）

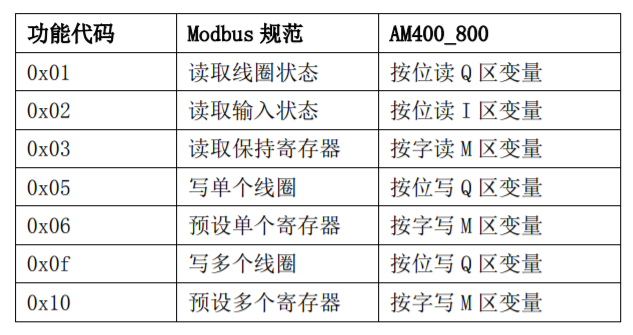

采用ModbusTcp协议，地址对应关系
- Box设置（注意：修改box IP，与PLC保持在同一网段）
- 添加通讯口
- 添加变量
- PLC设置

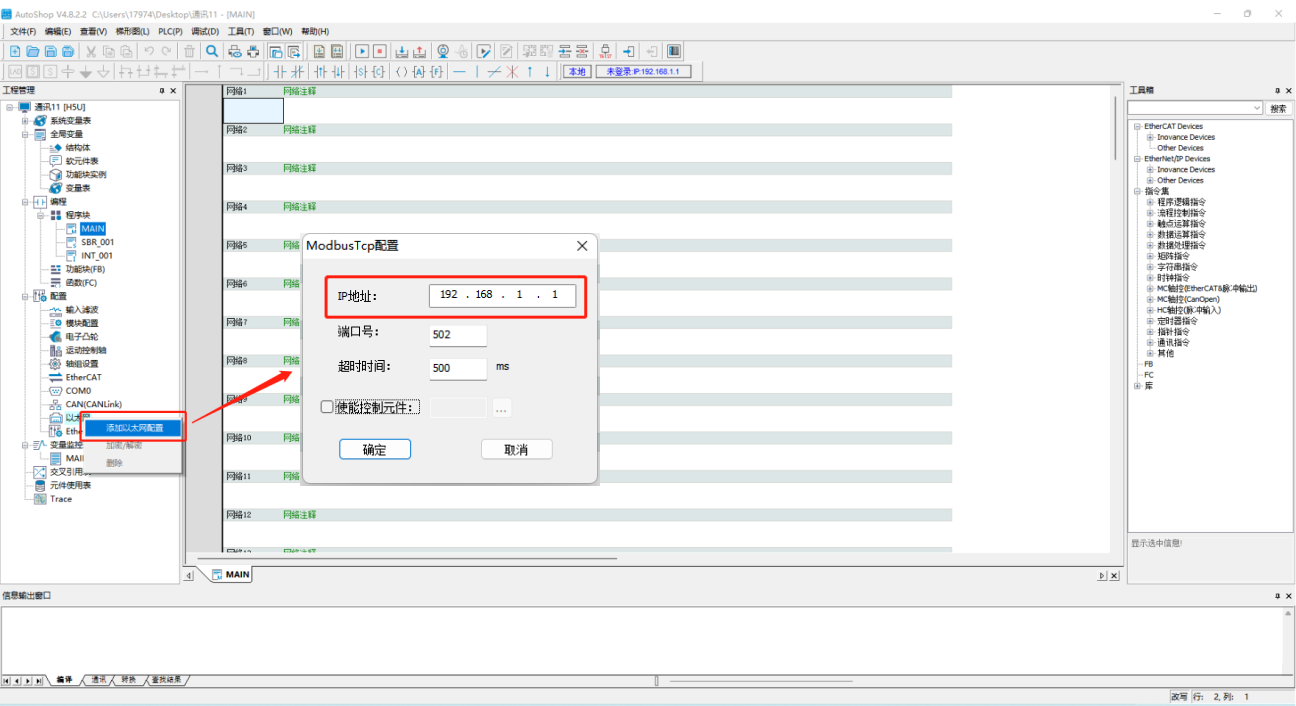

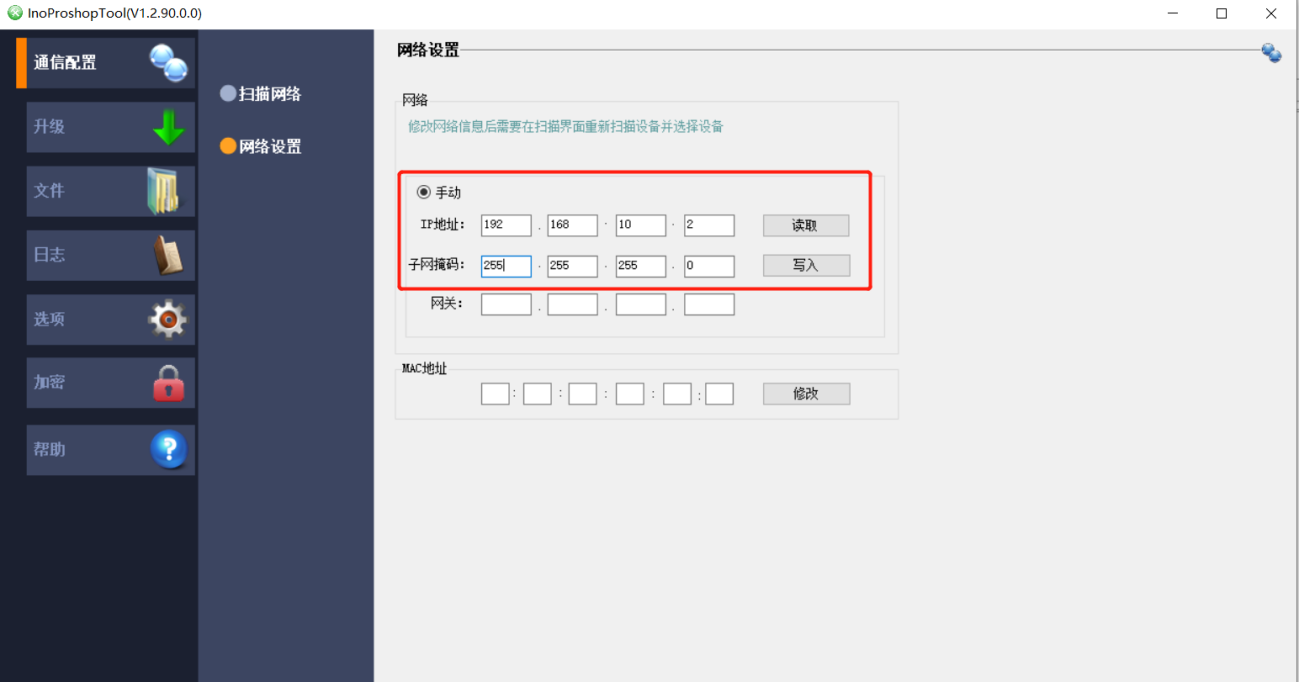

修改PLC的IP和BOX一个网段

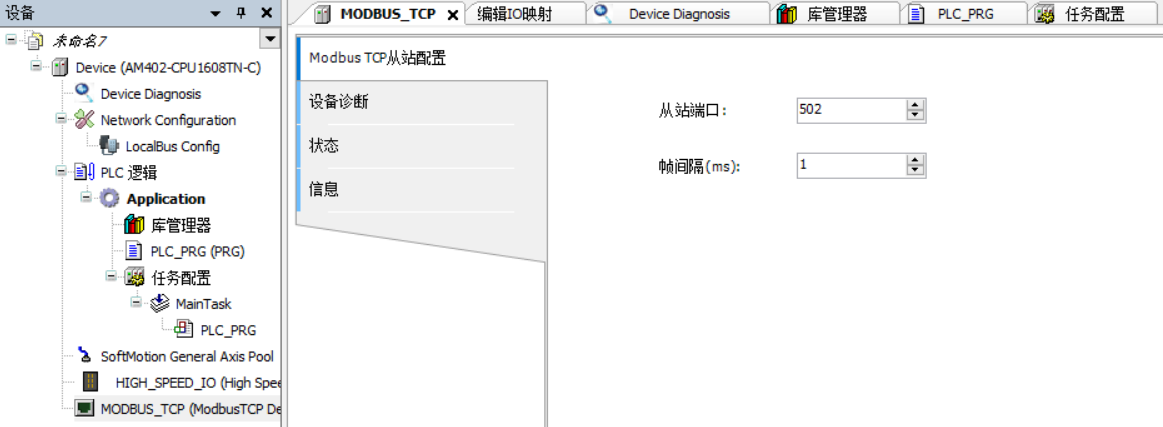

查看ModbusTcp的端口
# 1.9.0 中型（EtherNetIP(CIP))
通讯线缆：普通网线

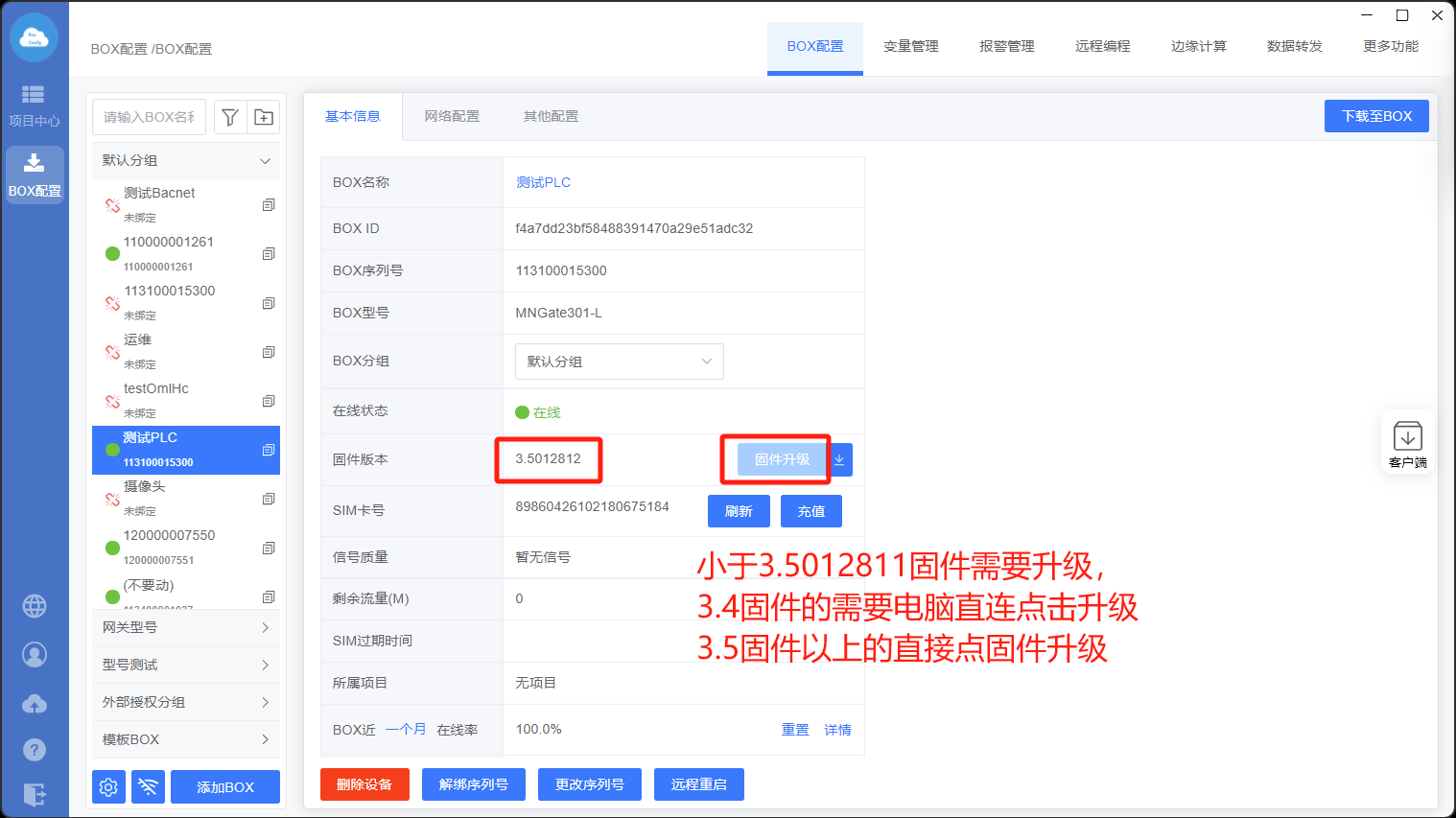

网关需要升级到3.5012811版本以上进行下边操作，已升级可跳过此步骤。
- BOX配置（注意：修改box参数，与PLC保持在同一网段）

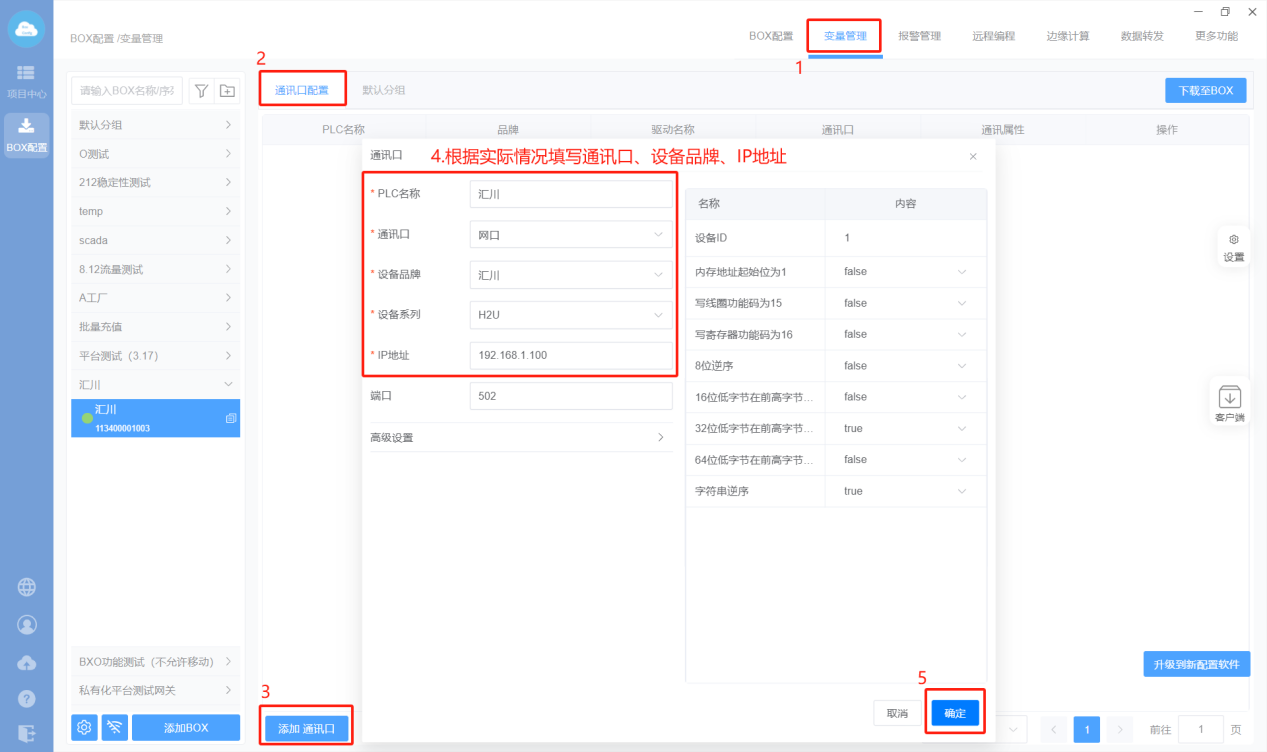

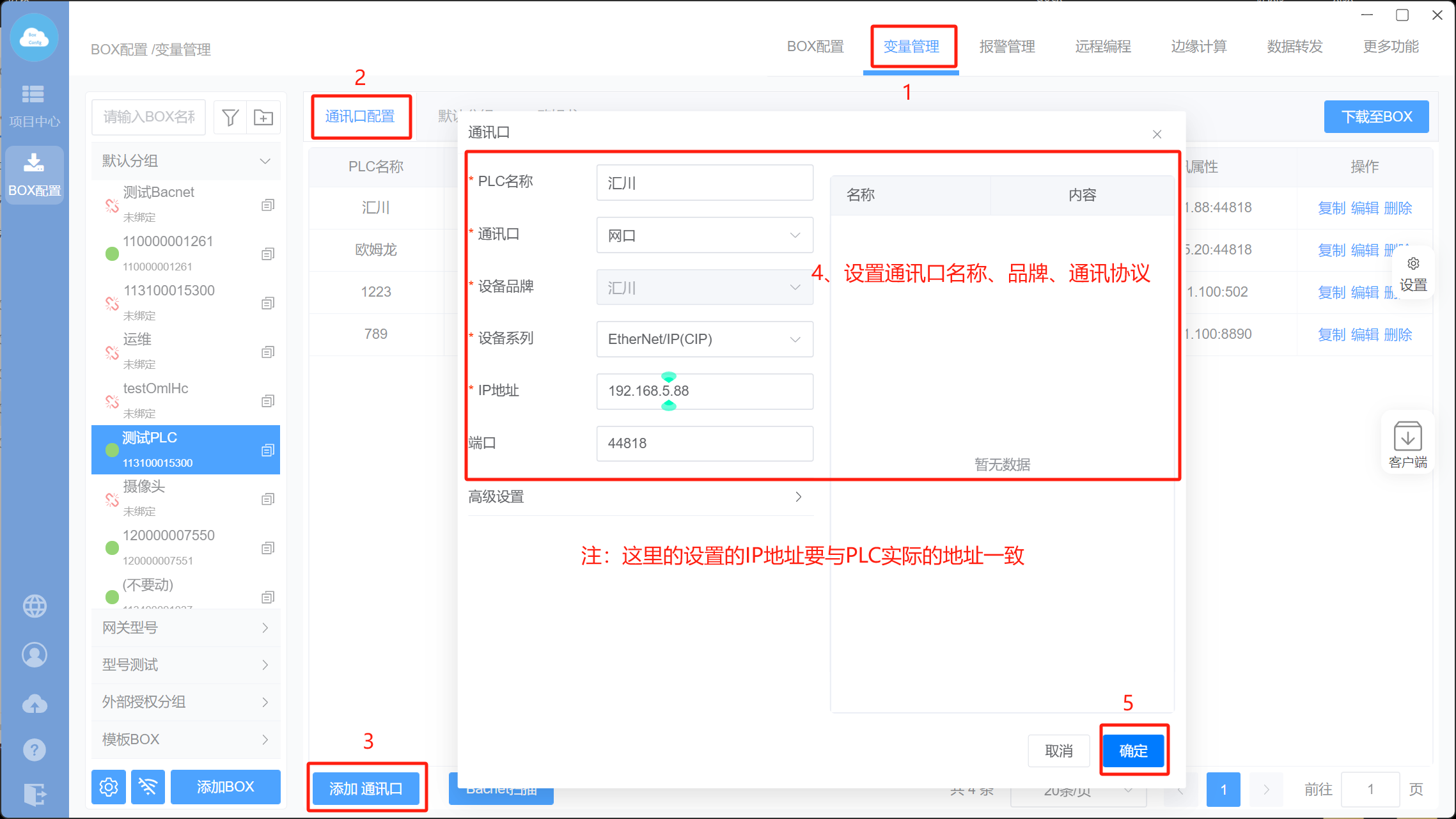

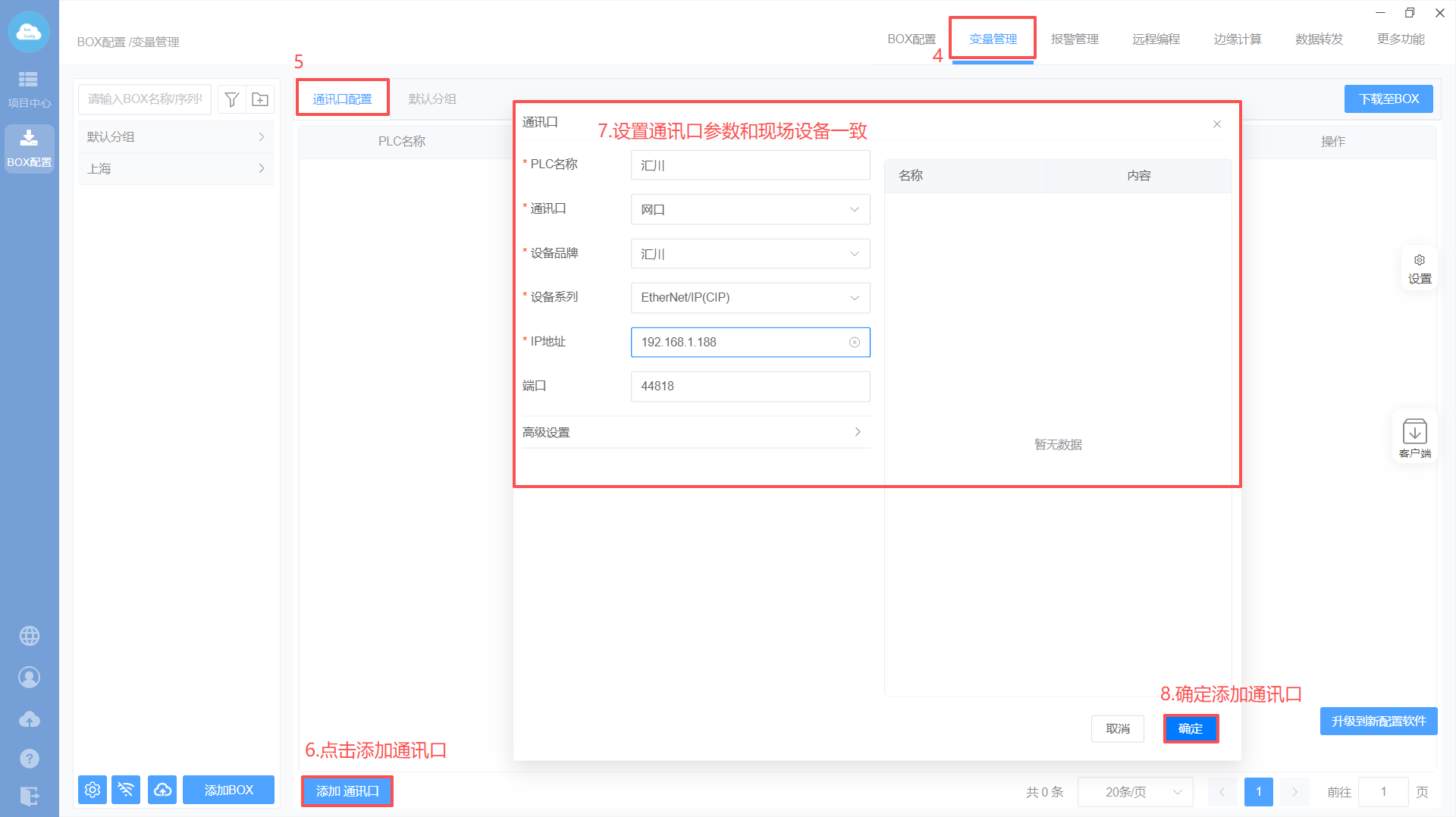

- 添加通讯口

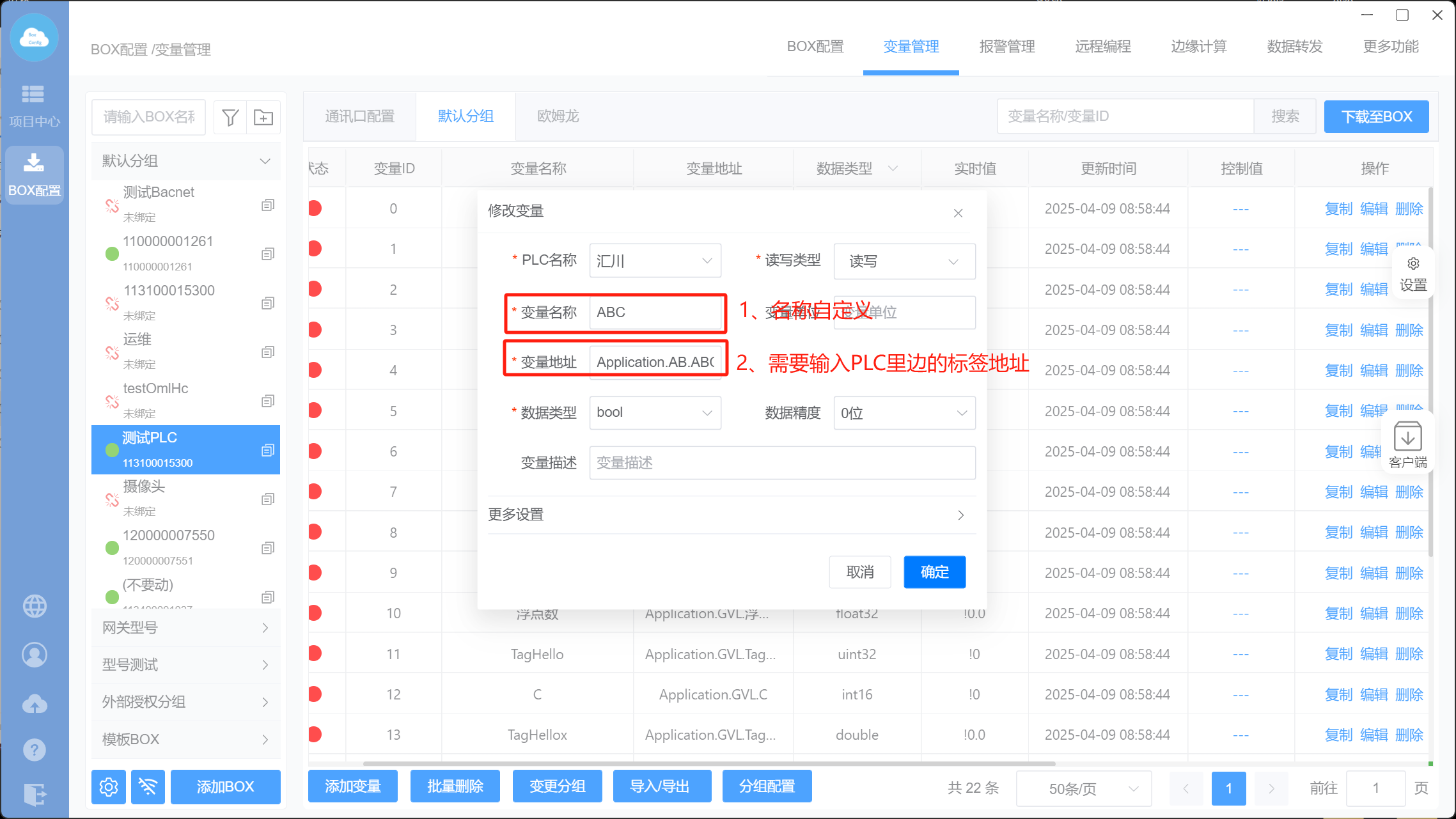

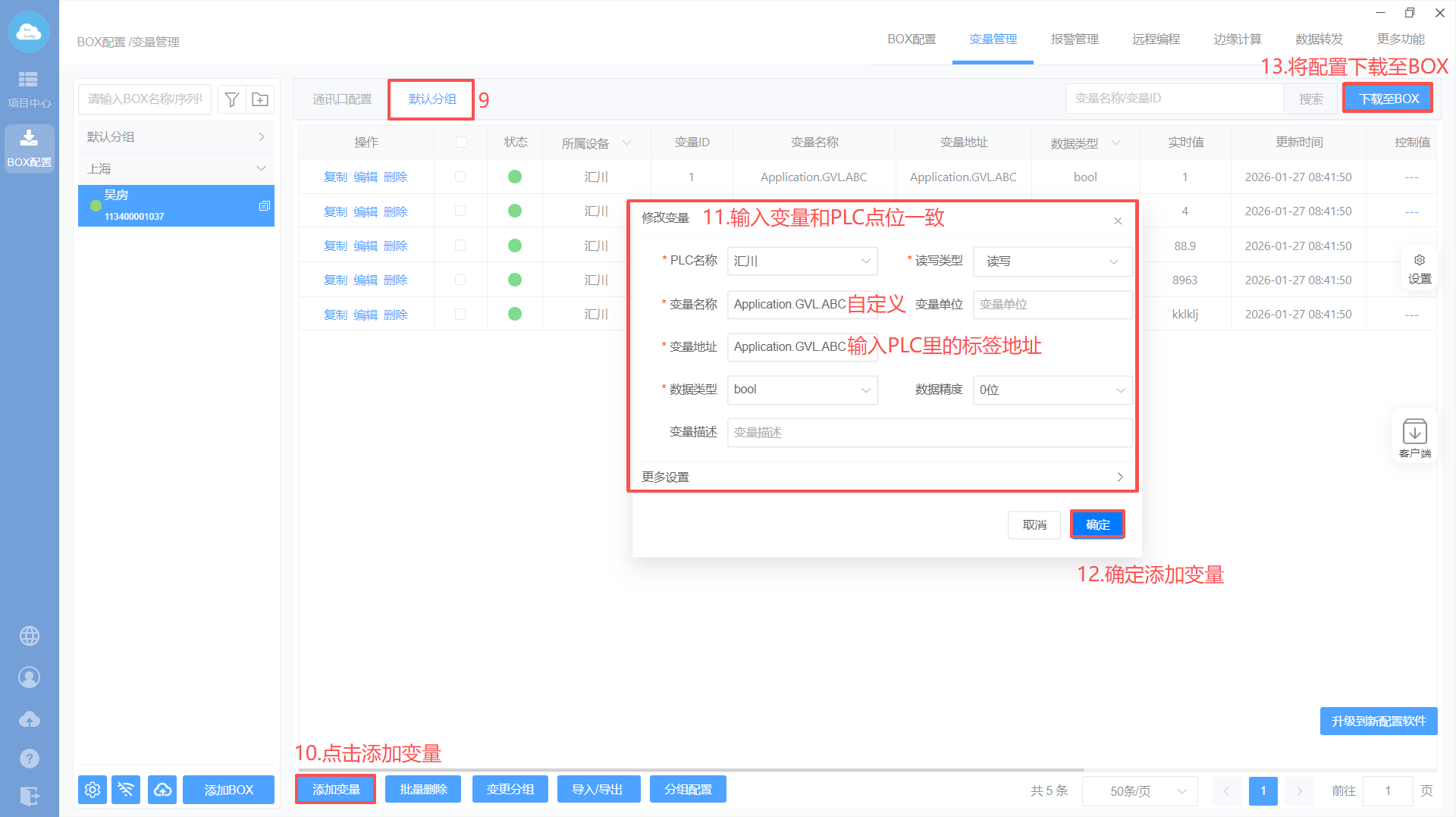

添加变量

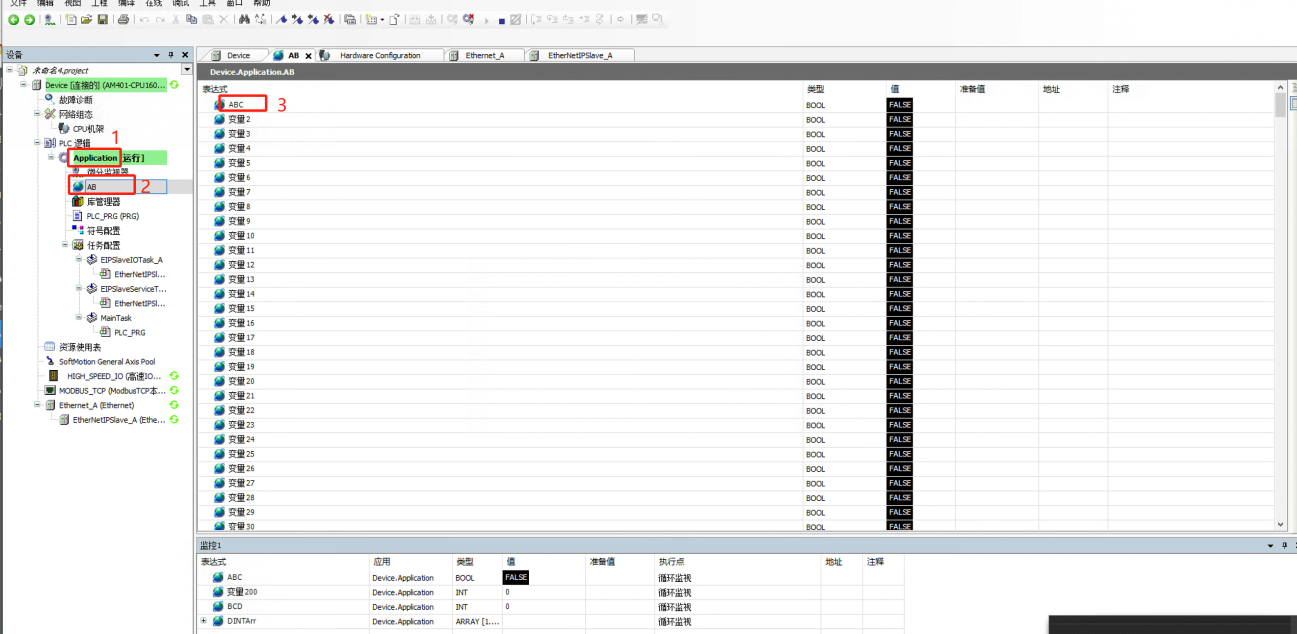

添加PLC里边变量的标签名字。
注意
把下图123步骤直接输入到平台变量名称里使用。

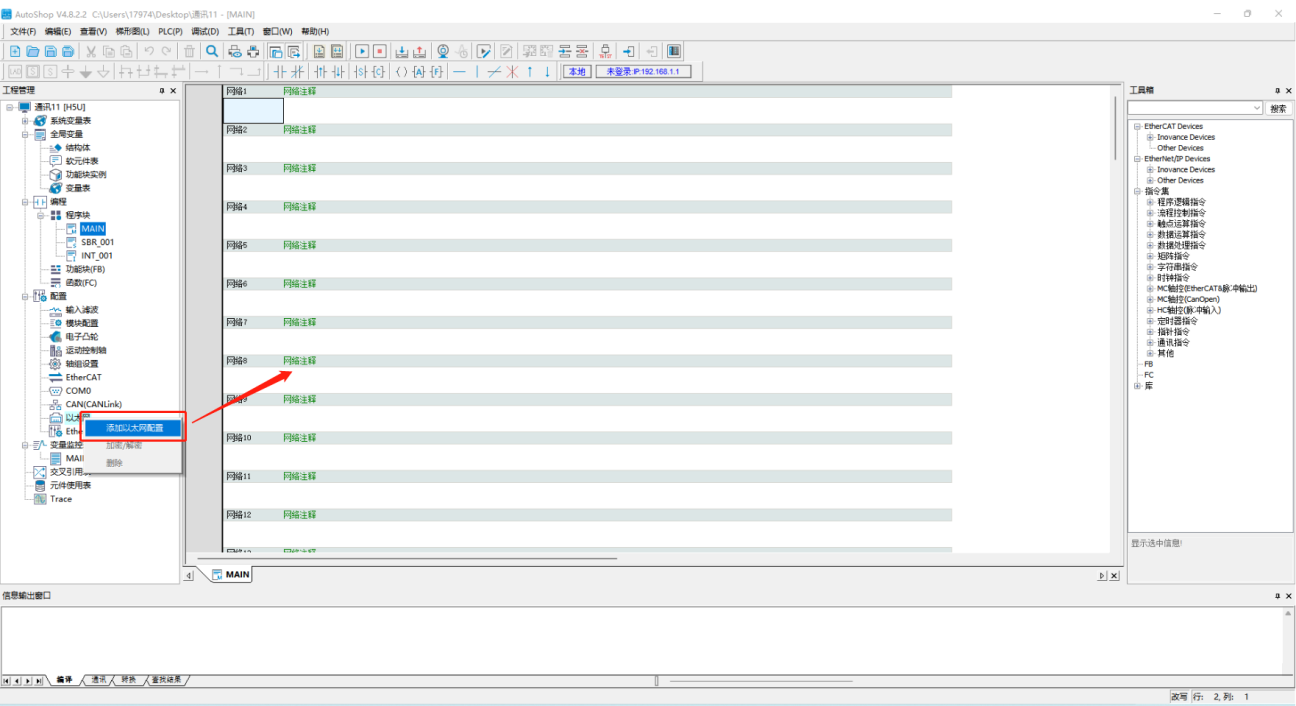

- PLC端设置

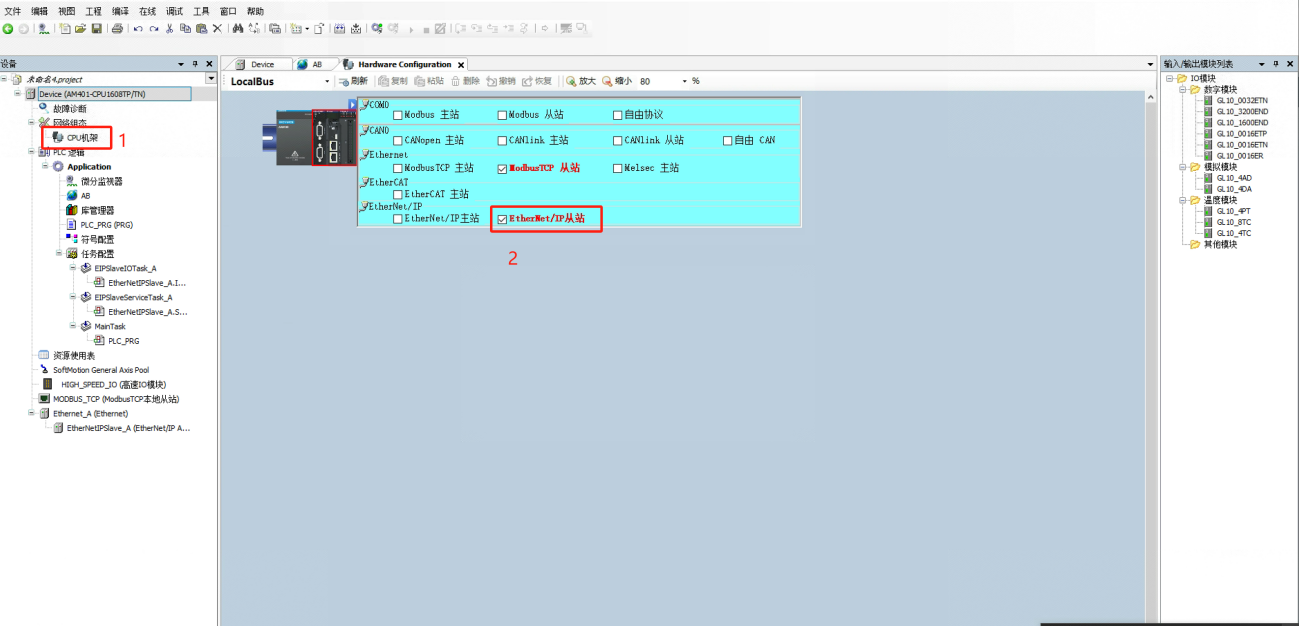

（1）设置“EtherMet/ip从站”

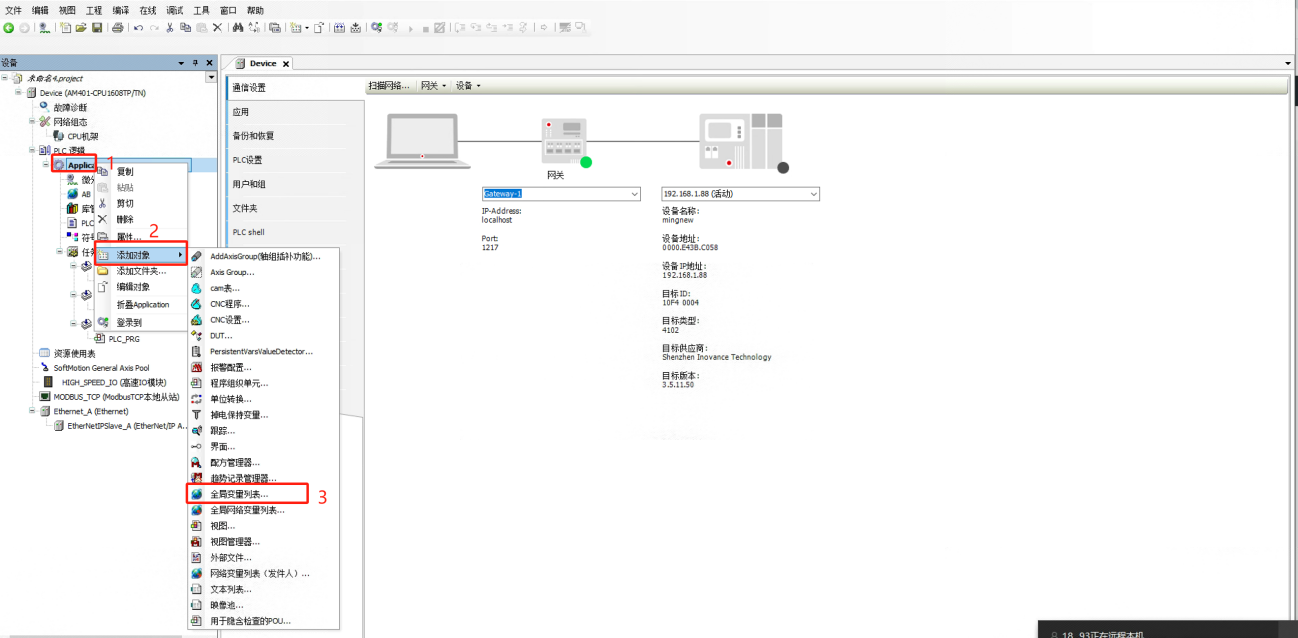

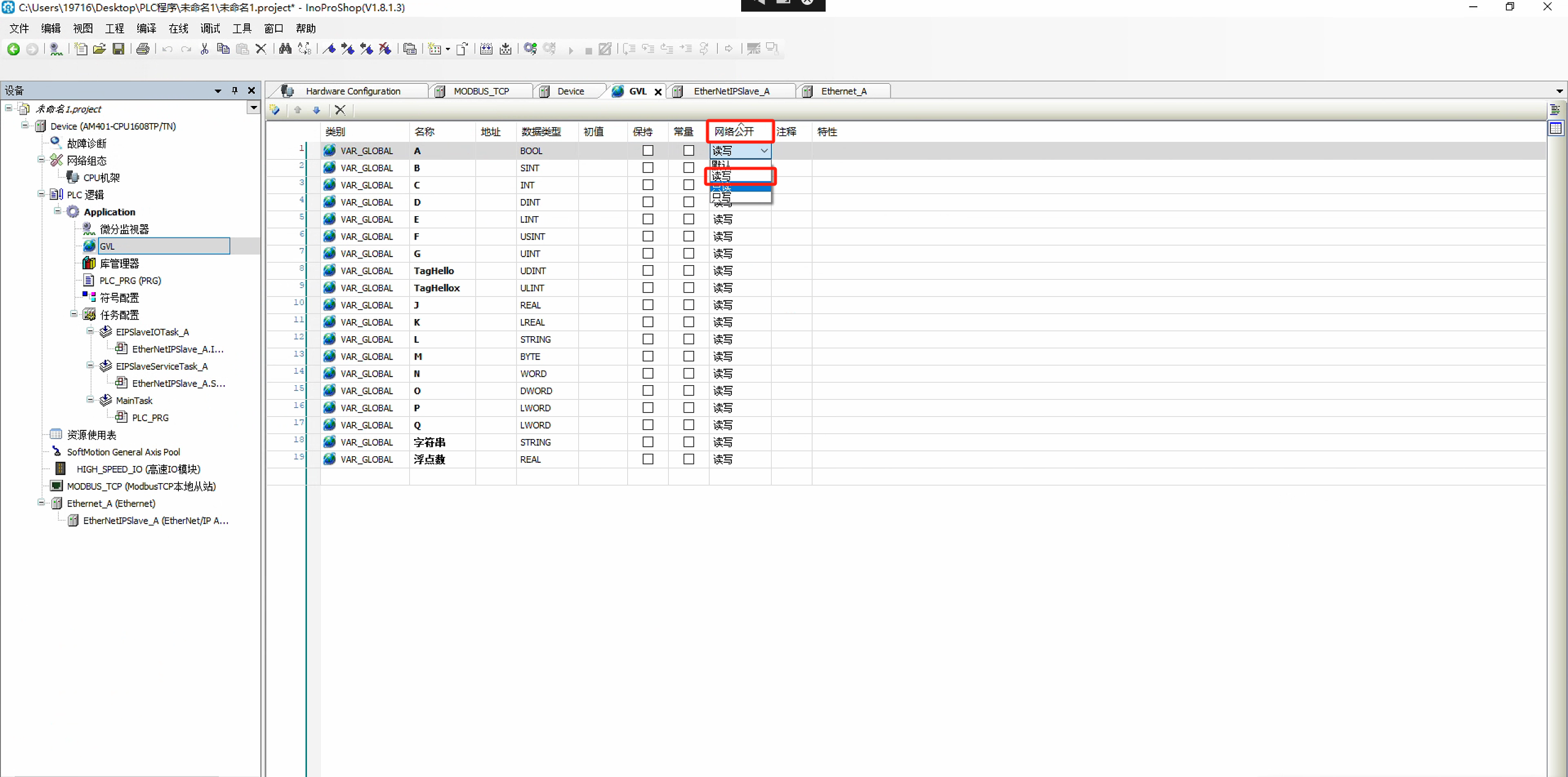

（2）添加全局变量，并且把变量“网络公开”设置成“读写”。

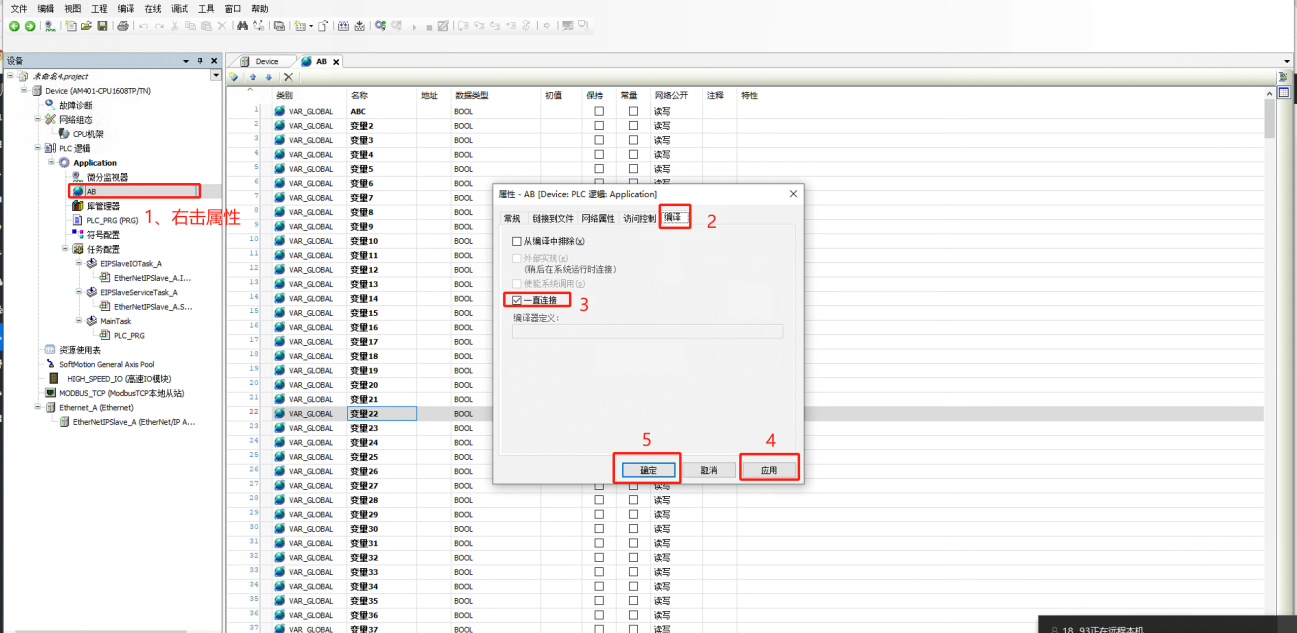

（3）变量添加完设置“编译”一直连接。

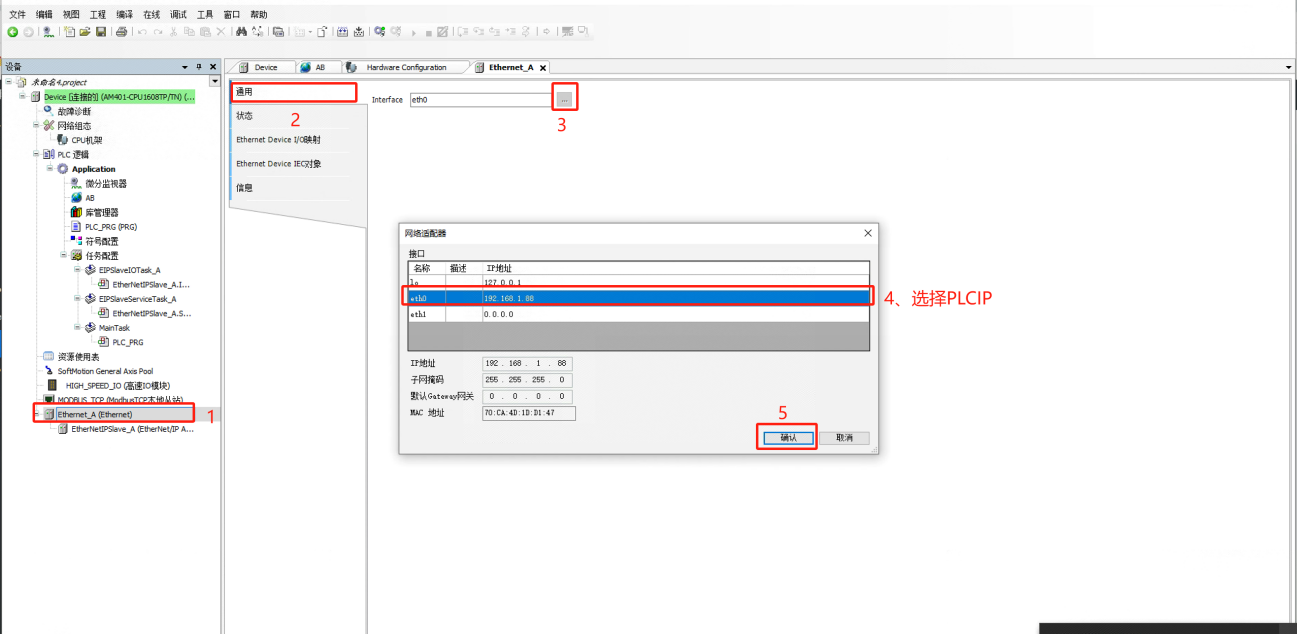

（4）设置端口
